RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Moin moin, ich hab da mal ne frage...
Ich habe mir ein Carbon Ram air gekauft, eigentlich wegen dem Gewicht, so weit so gut... 300g gespart!

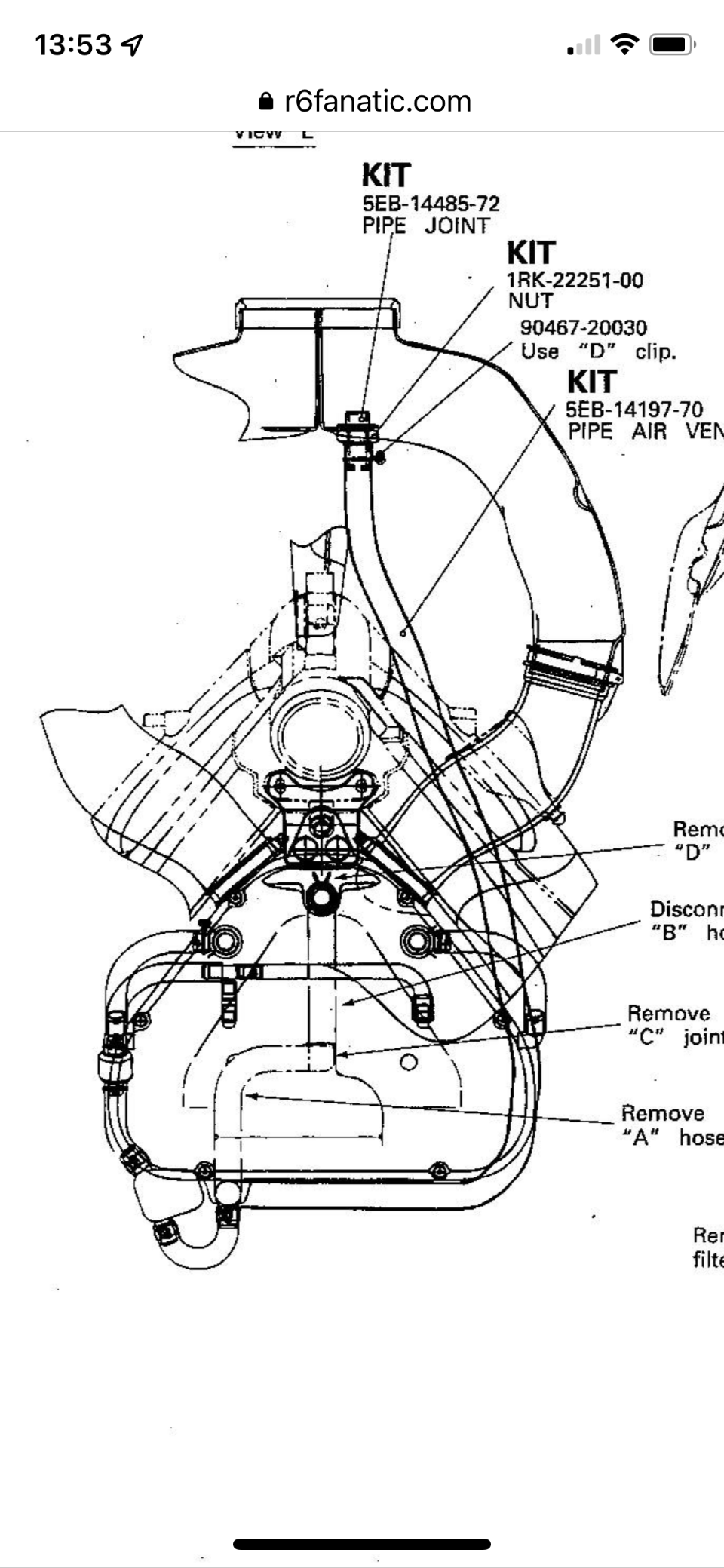

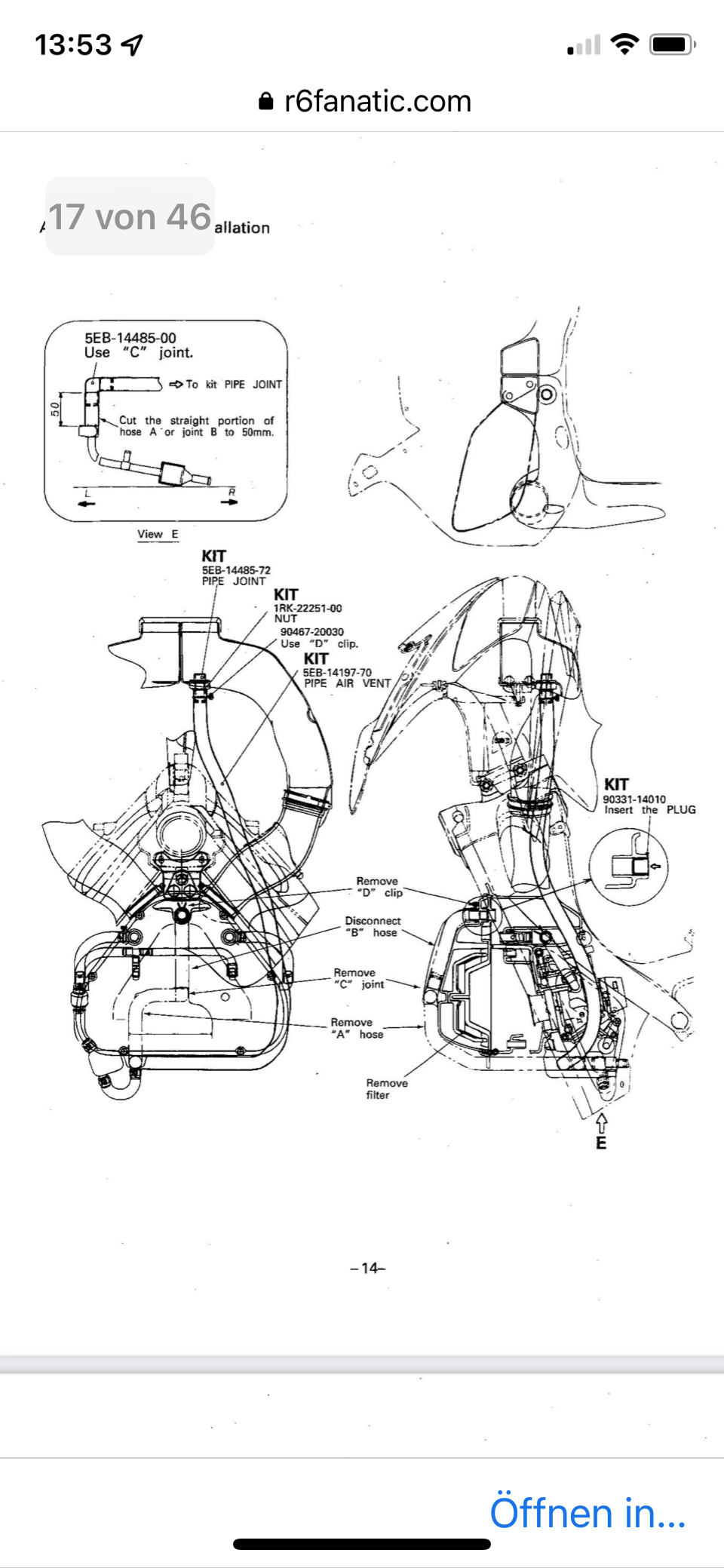

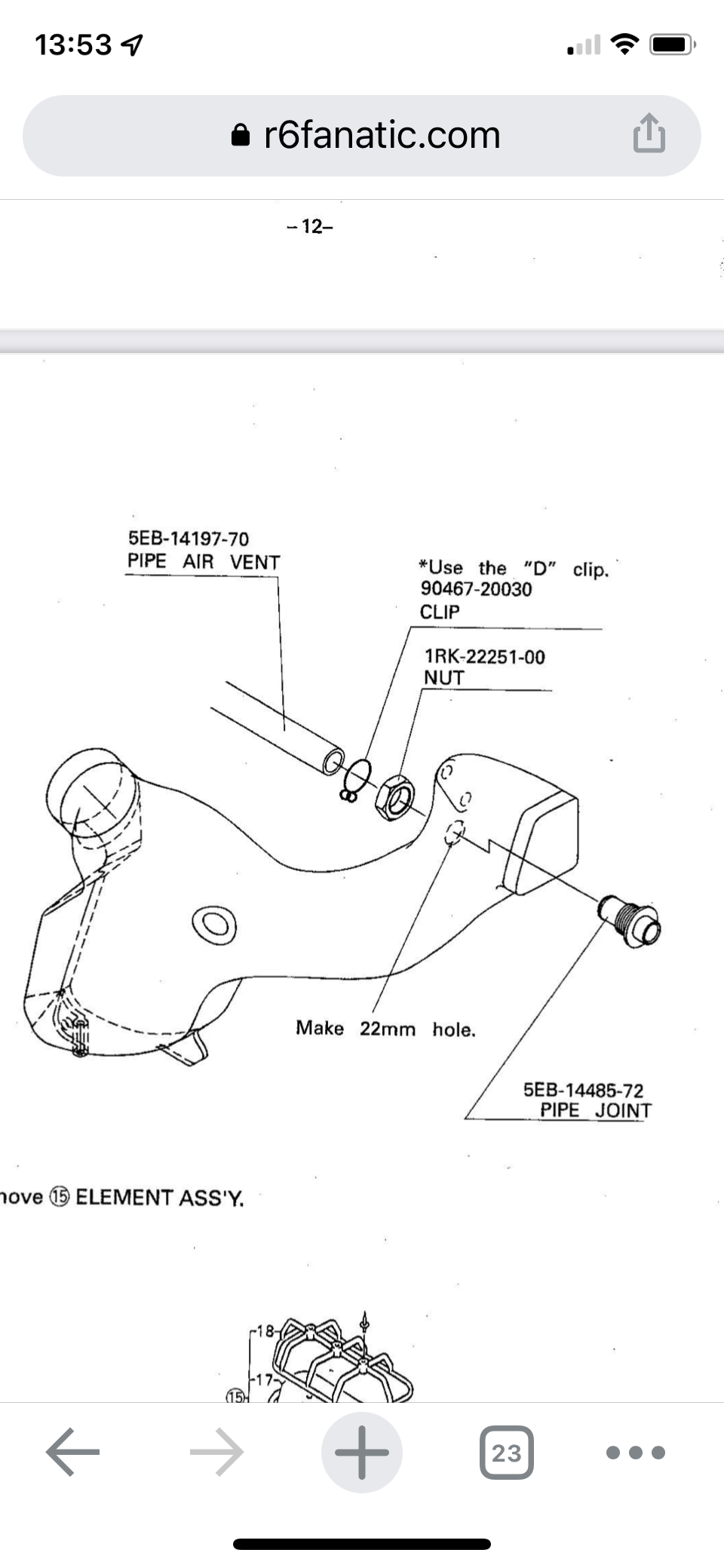

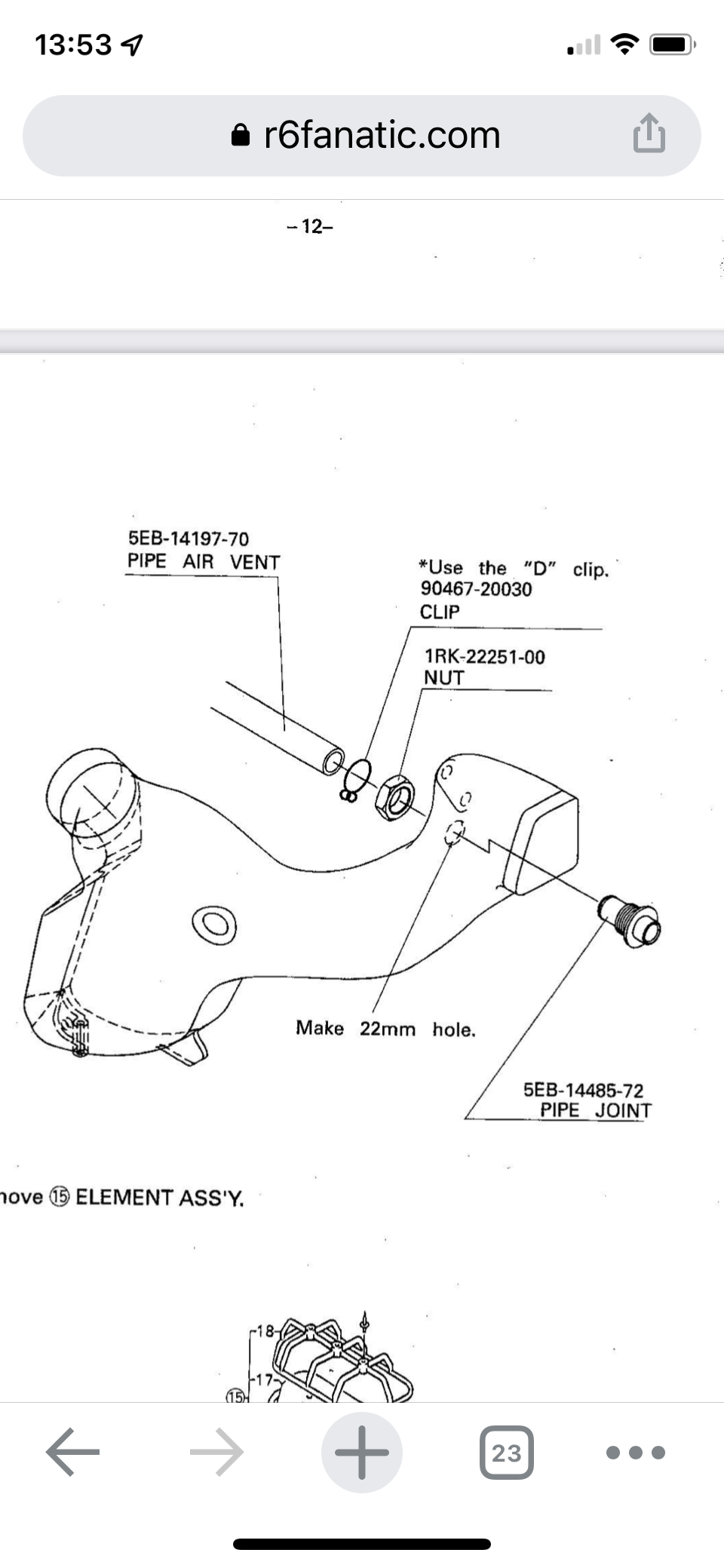

Vorn am Einlass ist noch eine Runde Öffnung, so wie in dem Kit Manuel beschrieben :
https://www.r6fanatic.com/docs/R6/Manua ... 6_9902.pdf
[attachment=2]F6DFDB24-F51E-4FBD-8BF3-C1E766F84D34.png[/attachment]
[attachment=3]A9AEB336-3A83-47B8-B26C-DBE94A8D460F.png[/attachment]
[attachment=4]4CAE0087-C869-4708-BFC3-B4DD95B158B9.png[/attachment]

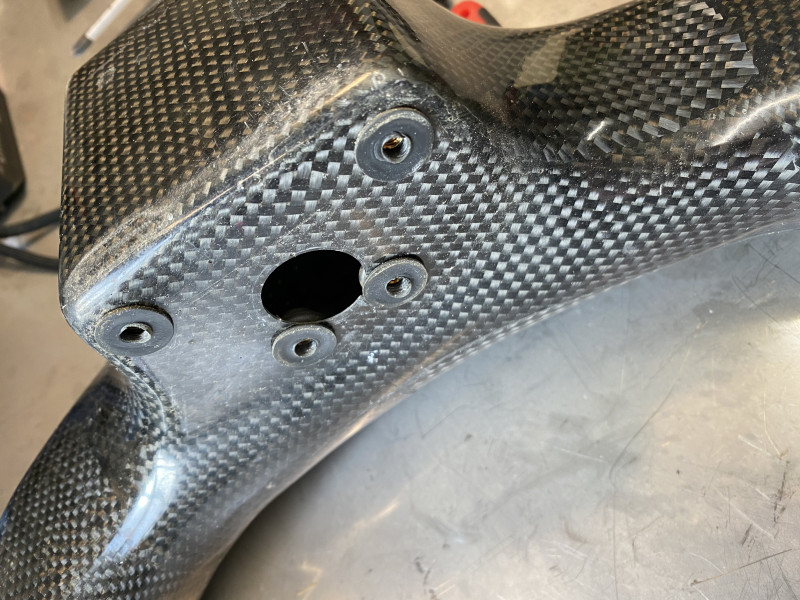

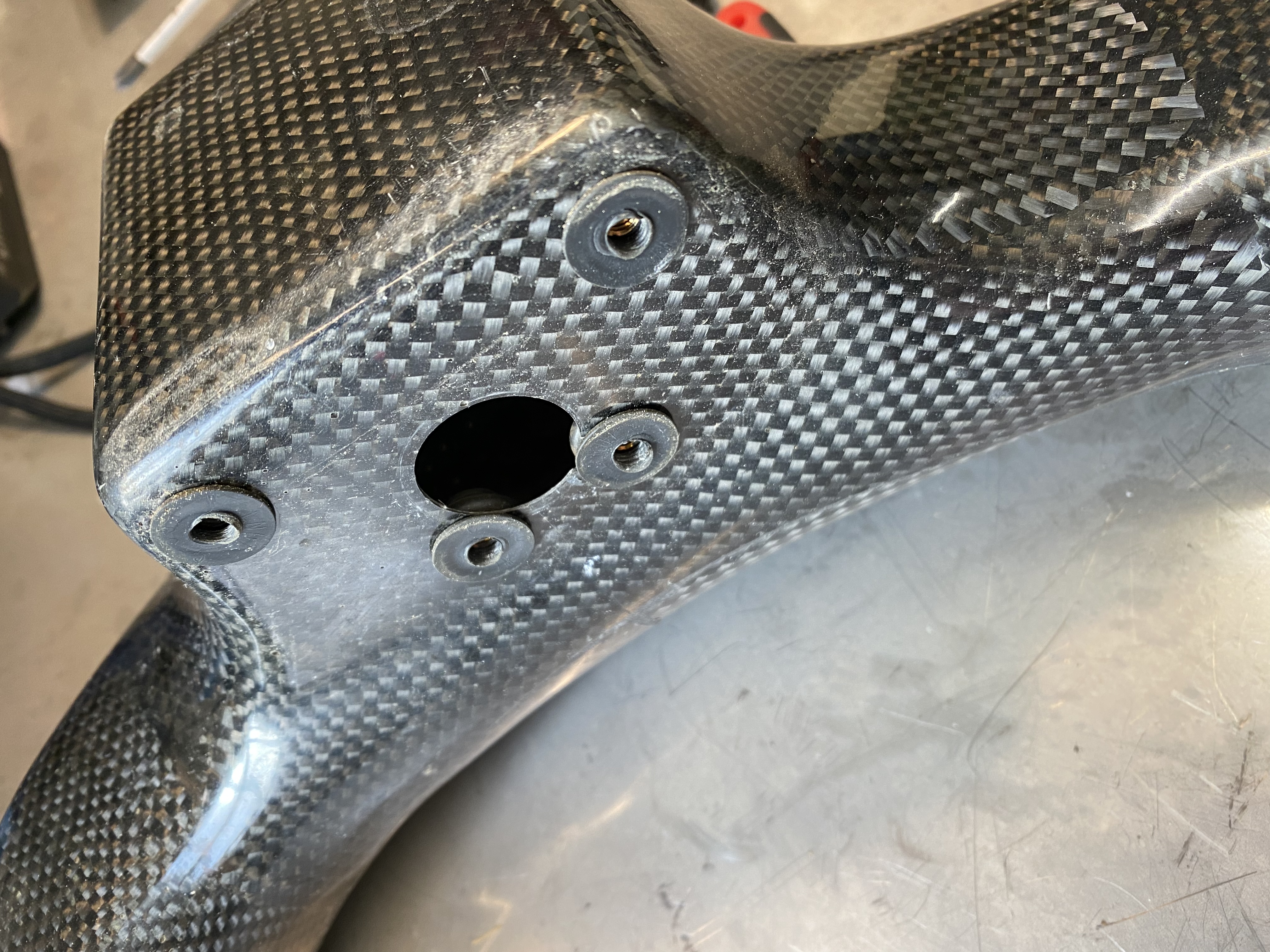

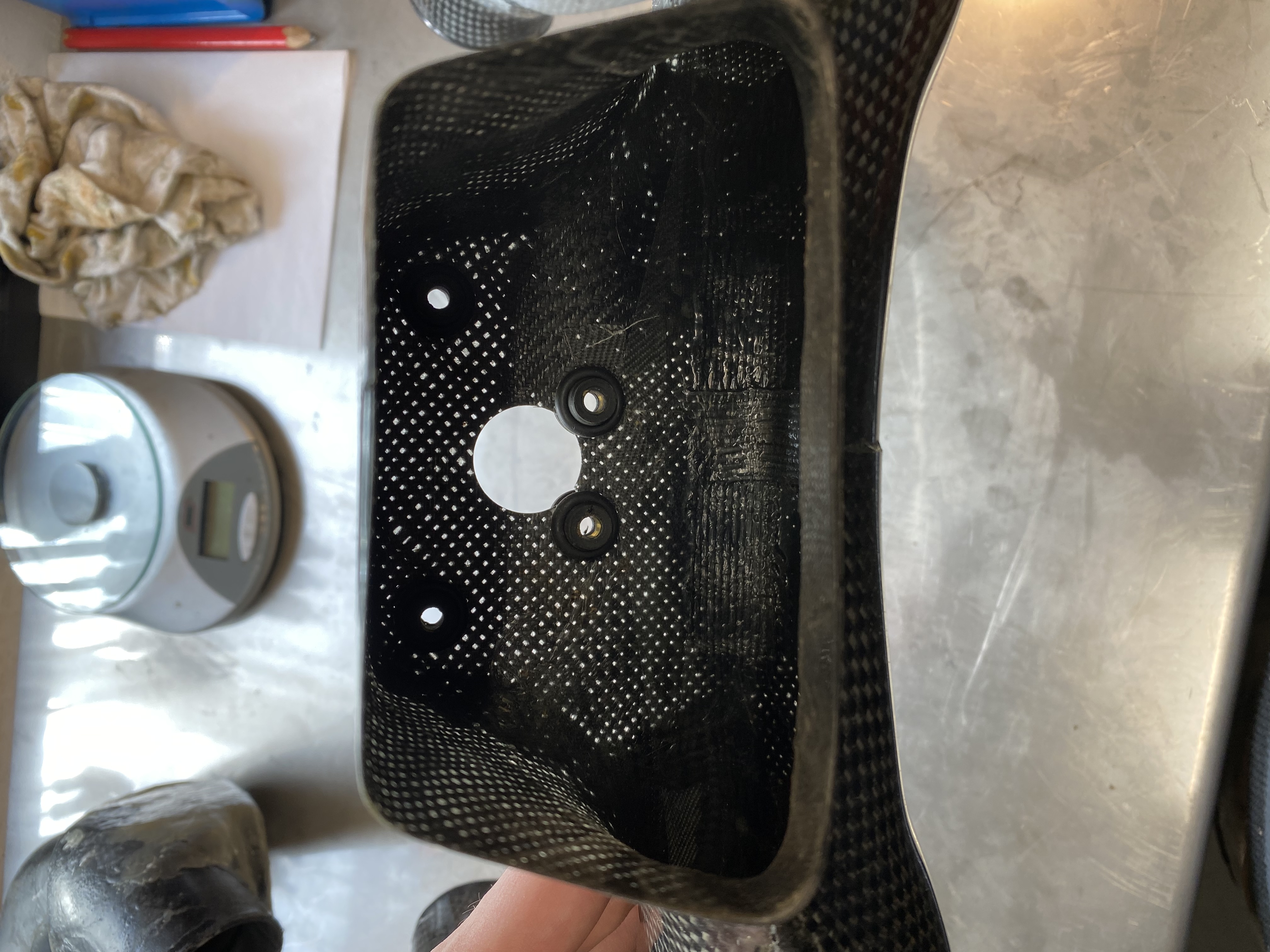

So sieht das ganze dann bei mir aus :
[attachment=0]C9DA8856-57A0-44FD-8BA9-E0C457EF287C.jpeg[/attachment]
[attachment=1]6A8E3F79-2315-4C6A-8B68-FED6902B3CD1.jpeg[/attachment]
Für mich stellt sich jetzt die Frage nach der Funktion, offenbar wird das ganze an die Leitung von der Airbox angeschlossen, welche zum Vergaser geht und meiner Ansicht nach die Öffnungsgeschwindkeit der Nadeln beeinflusst, liege ich da richtig?
Aber wie und vor allem warum, mit welchem Ziel?
Vielen Dank schon mal!
Ich habe mir ein Carbon Ram air gekauft, eigentlich wegen dem Gewicht, so weit so gut... 300g gespart!
Vorn am Einlass ist noch eine Runde Öffnung, so wie in dem Kit Manuel beschrieben :
https://www.r6fanatic.com/docs/R6/Manua ... 6_9902.pdf
[attachment=2]F6DFDB24-F51E-4FBD-8BF3-C1E766F84D34.png[/attachment]
[attachment=3]A9AEB336-3A83-47B8-B26C-DBE94A8D460F.png[/attachment]
[attachment=4]4CAE0087-C869-4708-BFC3-B4DD95B158B9.png[/attachment]
So sieht das ganze dann bei mir aus :
[attachment=0]C9DA8856-57A0-44FD-8BA9-E0C457EF287C.jpeg[/attachment]
[attachment=1]6A8E3F79-2315-4C6A-8B68-FED6902B3CD1.jpeg[/attachment]
Für mich stellt sich jetzt die Frage nach der Funktion, offenbar wird das ganze an die Leitung von der Airbox angeschlossen, welche zum Vergaser geht und meiner Ansicht nach die Öffnungsgeschwindkeit der Nadeln beeinflusst, liege ich da richtig?
Aber wie und vor allem warum, mit welchem Ziel?
Vielen Dank schon mal!
- R6-Pille Offline
- Beiträge: 1063
- Registriert: Samstag 13. Februar 2010, 17:42
- Motorrad: R1 RN65, MT10SP RN78
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Sicherlich nicht die Geschwindigkeit.
Tippe jedoch auch auf Vergaser und die Gemischbildung die bei hohen Geschwindigkeiten und damit zusätzlichen Staudruck passend beeinflusst wird.
Ein Mehr an Staudruck benötigt ein Mehr an Treibstoff.
Tippe jedoch auch auf Vergaser und die Gemischbildung die bei hohen Geschwindigkeiten und damit zusätzlichen Staudruck passend beeinflusst wird.
Ein Mehr an Staudruck benötigt ein Mehr an Treibstoff.
Es gibt immer einen Schnelleren
- Daniel Düsentrieb Offline
- Beiträge: 146
- Registriert: Dienstag 23. August 2011, 19:19
- Motorrad: R6 RJ03
- Lieblingsstrecke: OSL
- Wohnort: bei Hamburg
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Ich weiß nicht... Wenn die Nadel auf ist, dann ist die Nadel auf. Mehr sprit geht ja nicht. Also kann sich in der Theorie nur das ansprechverhalten oder die Öffnungsgeschwindkeit ändern (zumindest bei Vollgas) Oder habe ich nen Knoten im Kopf?
- R6-Pille Offline
- Beiträge: 1063
- Registriert: Samstag 13. Februar 2010, 17:42
- Motorrad: R1 RN65, MT10SP RN78
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Der Gleichdruckvergaser hat eine Membrane.
Oberhalb der Membrane ist eine Feder.
Der Raum oberhalb der Membrane ist mit dem Innenraum des Vergasers an der engsten Stelle verbunden.
Unterhalb der Membrane wirkt der Umgebungsdruck.
Der Gasschieber stellt sich im Betrieb immer so ein dass die Kräfte oberhalb und unterhalb der Membrane im Gleichgewicht sind.
Je mehr Unterdruck nun im engsten Vergaserquerschnitt entsteht desto stärker wird der Schieber angehoben. Gesteuert wird dieses durch die Drosselklappe die vom Gaszug betätigt wird.
Meine Annahme ist nun die, das der zusätzliche RAM Air Druck bei hoher Geschwindigkeit unterhalb der Membrane wirkt und damit der Schieber stärker öffnet.
Ist aber nur eine Annahme.
Möglicherweise wird die Gemischbildung auch anderweitig beeinflusst.
Oberhalb der Membrane ist eine Feder.
Der Raum oberhalb der Membrane ist mit dem Innenraum des Vergasers an der engsten Stelle verbunden.
Unterhalb der Membrane wirkt der Umgebungsdruck.
Der Gasschieber stellt sich im Betrieb immer so ein dass die Kräfte oberhalb und unterhalb der Membrane im Gleichgewicht sind.
Je mehr Unterdruck nun im engsten Vergaserquerschnitt entsteht desto stärker wird der Schieber angehoben. Gesteuert wird dieses durch die Drosselklappe die vom Gaszug betätigt wird.
Meine Annahme ist nun die, das der zusätzliche RAM Air Druck bei hoher Geschwindigkeit unterhalb der Membrane wirkt und damit der Schieber stärker öffnet.
Ist aber nur eine Annahme.
Möglicherweise wird die Gemischbildung auch anderweitig beeinflusst.
Es gibt immer einen Schnelleren
- Fly-catcher Offline
- Beiträge: 158
- Registriert: Mittwoch 28. Oktober 2009, 22:03
- Motorrad: FZS 600 / R6 '99
- Lieblingsstrecke: Mettet
- Wohnort: Wuppertal
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Ja genau. Das ist der Anschluss für das RAM. Bei der serien-Rj03 bringt es eigentlich keine Leistung. Ganz im Gegenteil.
Wenn du den Anschluss nutzen willst musst du aber auch die Vergaser umbauen. Alles nicht so trivial.
Wenn du an deiner RJ03 was tunen lassen möchtest ist die Firma Kabro-Motorradtechnik wohl DIE Adresse. Die fahren selbst seit 1998 mit den Dingern Rennen und entwickeln bis heute daran weiter.
Wenn du den Anschluss nutzen willst musst du aber auch die Vergaser umbauen. Alles nicht so trivial.
Wenn du an deiner RJ03 was tunen lassen möchtest ist die Firma Kabro-Motorradtechnik wohl DIE Adresse. Die fahren selbst seit 1998 mit den Dingern Rennen und entwickeln bis heute daran weiter.
Lacht nicht über sie nur weil sie hässlich ist!
- Daniel Düsentrieb Offline
- Beiträge: 146
- Registriert: Dienstag 23. August 2011, 19:19
- Motorrad: R6 RJ03
- Lieblingsstrecke: OSL
- Wohnort: bei Hamburg
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Also siehst du es auch so, dass sich die Druckverhältnisse im Vergaser bei hoher Geschwindigkeit ändern und dadurch mehr Kraftstoff zugeführt wird, weil die Membran die Nadel eben noch ein Stück weiter anhebt?
Von Serie bin ich weit entfernt,
Bin jetzt Fahrfertig bei 161kg ohne Sprit und bei 110,5 PS am Hinterrad. Da ich aber diesen Winter nochmal einiges geändert habe strebe ich nochmal einen Prüfstandslauf im Februar an, vielleicht lässt sich ja noch was machen in Richtung 115.
Aber hier geht es mir jetzt nur um den Anschluss und die Funktion, da mir das aus dem Kit Handbuch nicht klar wurde und sonstige Informationen leider rar sind.
Von Serie bin ich weit entfernt,
Bin jetzt Fahrfertig bei 161kg ohne Sprit und bei 110,5 PS am Hinterrad. Da ich aber diesen Winter nochmal einiges geändert habe strebe ich nochmal einen Prüfstandslauf im Februar an, vielleicht lässt sich ja noch was machen in Richtung 115.
Aber hier geht es mir jetzt nur um den Anschluss und die Funktion, da mir das aus dem Kit Handbuch nicht klar wurde und sonstige Informationen leider rar sind.
- BastiR Offline
- Beiträge: 125
- Registriert: Mittwoch 30. März 2016, 09:39
- Motorrad: R1 RN12
- Lieblingsstrecke: Spa
- Wohnort: Bergheim bei Köln
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
[quote=]Von Serie bin ich weit entfernt,
Bin jetzt Fahrfertig bei 161kg ohne Sprit und bei 110,5 PS am Hinterrad. Da ich aber diesen Winter nochmal einiges geändert habe strebe ich nochmal einen Prüfstandslauf im Februar an, vielleicht lässt sich ja noch was machen in Richtung 115.
[/quote]
Dann stell doch mal dein Bike vor. Hab keine R6 aber mich interessiert sowas immer.
Gruß
Basti
Bin jetzt Fahrfertig bei 161kg ohne Sprit und bei 110,5 PS am Hinterrad. Da ich aber diesen Winter nochmal einiges geändert habe strebe ich nochmal einen Prüfstandslauf im Februar an, vielleicht lässt sich ja noch was machen in Richtung 115.
[/quote]
Dann stell doch mal dein Bike vor. Hab keine R6 aber mich interessiert sowas immer.
Gruß
Basti
14.-16.4. Slovakiaring
21.-23.7. Brünn
Instagram: Zylynder
21.-23.7. Brünn
Instagram: Zylynder
- Daniel Düsentrieb Offline
- Beiträge: 146
- Registriert: Dienstag 23. August 2011, 19:19
- Motorrad: R6 RJ03
- Lieblingsstrecke: OSL
- Wohnort: bei Hamburg
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Ja muss ich tatsächlich mal machen...
Ich muss aber nochmal zum Anschluss zurück:
Wenn der Ram air Effekt dann auch für die Membran genutzt wird, dann werde ich das auf dem Prüfstand wohl eher nicht simuliert bekommen. Gibt es denn jemanden der das gemacht hat und die Effekte gemerkt hat?
Selbst wenn ich den Schlauch nicht wie vorgesehen anschließe müsste ich entweder das Loch schließen oder vielleicht als zusätzliche Luftzufuhr nutzen...
Ich muss aber nochmal zum Anschluss zurück:
Wenn der Ram air Effekt dann auch für die Membran genutzt wird, dann werde ich das auf dem Prüfstand wohl eher nicht simuliert bekommen. Gibt es denn jemanden der das gemacht hat und die Effekte gemerkt hat?
Selbst wenn ich den Schlauch nicht wie vorgesehen anschließe müsste ich entweder das Loch schließen oder vielleicht als zusätzliche Luftzufuhr nutzen...
- Fly-catcher Offline
- Beiträge: 158
- Registriert: Mittwoch 28. Oktober 2009, 22:03
- Motorrad: FZS 600 / R6 '99
- Lieblingsstrecke: Mettet
- Wohnort: Wuppertal
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Damit das RAM-Air überhaupt funktioniert musst du dort einen schlauch anschließen und so die Vergaser sepperat mit einem eigenem RAM-Air versorgen. Wenn ich das richtig in Erinnerung habe geht es um den Druckausgleich in den Schwimmerkammern. Nachzulesen beim Penner sein Buch. Funktioniert jedoch nur wenn du auch die Vergaser entsprechend umbaust. Warum Yamaha das nicht schon von Werk so gemacht hat? Keine Ahnung. Die Thundercat hatte das schon ab Werk so...
Wenn Du all das nicht machst kannst Du die Bohrung eigentlich auch offen lassen. Vom Flow her ist diese Luftführung ohnehin nicht so Ideal. Dein RAM-Kanal will auch ja auch noch an den, nicht vorhandenen, Scheinwerfern vorbei. Ist aber aus oben genannten gründen auch Wumpe...
Ja zeig mal her das Brenneisen
Ich finde die alte R6 ja eh geil... Weshalb ich wahrscheinlich auch noch eine habe![Rock Group :band:](./images/smilies/band.gif)
Wenn Du all das nicht machst kannst Du die Bohrung eigentlich auch offen lassen. Vom Flow her ist diese Luftführung ohnehin nicht so Ideal. Dein RAM-Kanal will auch ja auch noch an den, nicht vorhandenen, Scheinwerfern vorbei. Ist aber aus oben genannten gründen auch Wumpe...
Ja zeig mal her das Brenneisen
![Very Happy :D](./images/smilies/icon_biggrin.gif)
Ich finde die alte R6 ja eh geil... Weshalb ich wahrscheinlich auch noch eine habe
![Rock Group :band:](./images/smilies/band.gif)
Lacht nicht über sie nur weil sie hässlich ist!
- Daniel Düsentrieb Offline
- Beiträge: 146
- Registriert: Dienstag 23. August 2011, 19:19
- Motorrad: R6 RJ03
- Lieblingsstrecke: OSL
- Wohnort: bei Hamburg
Re: RJ03 RAM AIR mit Extra Anschluss
Kontaktdaten:
Ich mache irgendwann mal einen Projekt Thema auf.
Dazu muss ich aber scheinbar lernen wir man Fotos in den Fliestext einfügt...
Das mit der Schwimmerkammer macht sinn, passt auch vom Anschluß her. Der Effekt ist dann natürlich genauso wie von den Vorrednern schon beschrieben, mehr Kraftstoff bei entsprechendem Druck im Ram Air.
Ich habe mir jetzt Anschluss Material besorgt, muss noch ein bisschen basteln, aber das wird schon klappen.
Danke erstmal für die Hilfe! Vielleicht melde ich mich nochmal bei Detail-Fragen...

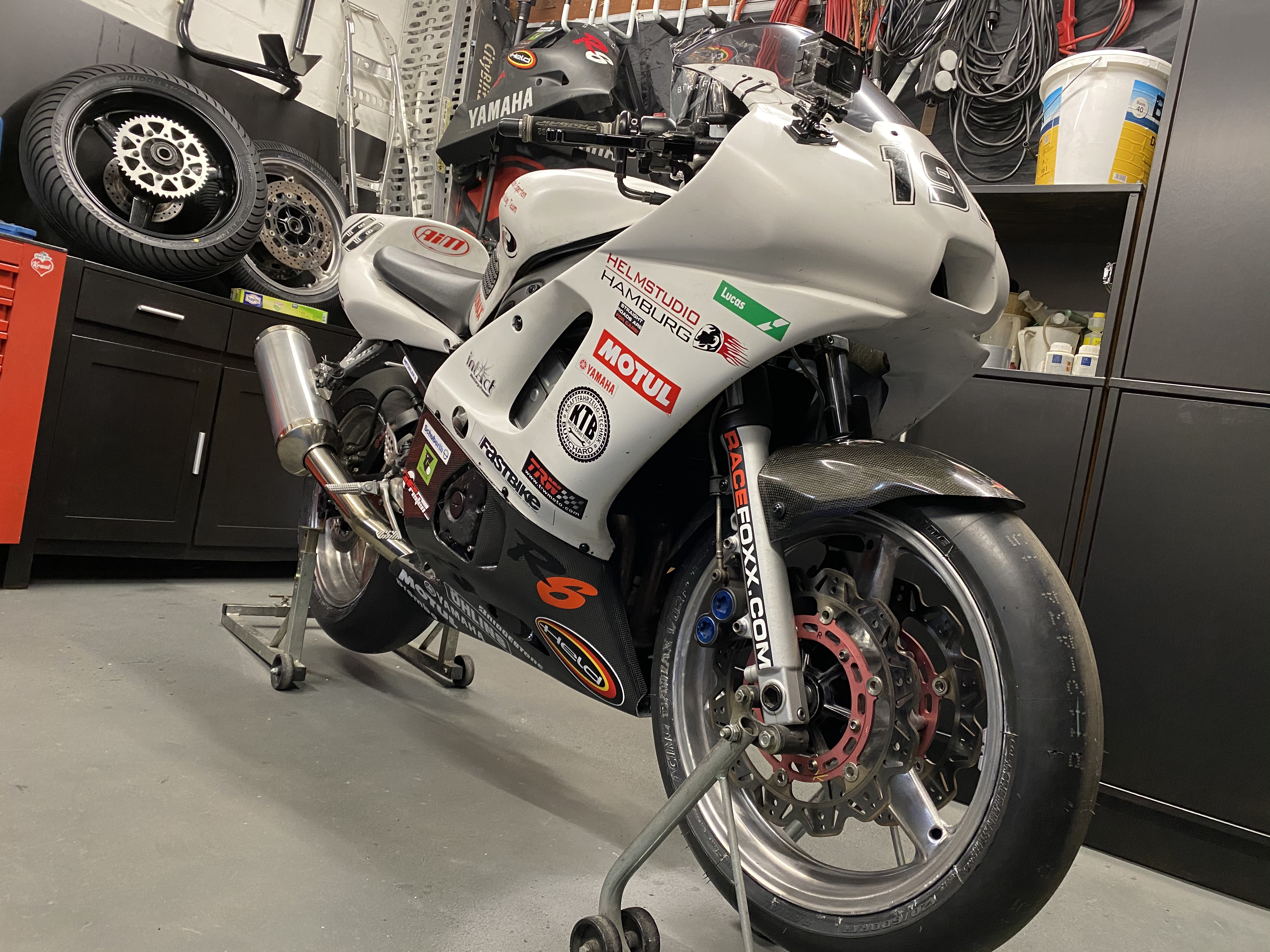

Hier mal ein Bildchen :
[attachment=0]772BA231-B37F-4164-A38F-E11AE54B4F76.jpeg[/attachment]
Dazu muss ich aber scheinbar lernen wir man Fotos in den Fliestext einfügt...
Das mit der Schwimmerkammer macht sinn, passt auch vom Anschluß her. Der Effekt ist dann natürlich genauso wie von den Vorrednern schon beschrieben, mehr Kraftstoff bei entsprechendem Druck im Ram Air.
Ich habe mir jetzt Anschluss Material besorgt, muss noch ein bisschen basteln, aber das wird schon klappen.
Danke erstmal für die Hilfe! Vielleicht melde ich mich nochmal bei Detail-Fragen...
Hier mal ein Bildchen :
[attachment=0]772BA231-B37F-4164-A38F-E11AE54B4F76.jpeg[/attachment]
