Schaltplan PC37

[JulianS80]

Moin Jungs & Mädels,

ich benötige einen Schaltplan für eine PC37 (05-06). Leider hab ich kein Handbuch obwohl wir hier drei von den Dingern rumstehen haben und alle Links, die ich bisher so im Netz gefunden hab waren nicht mehr aktuell.

Könnte mir da jemand aushelfen?

Danke und Grüße
Julian

[Marek_mrg]

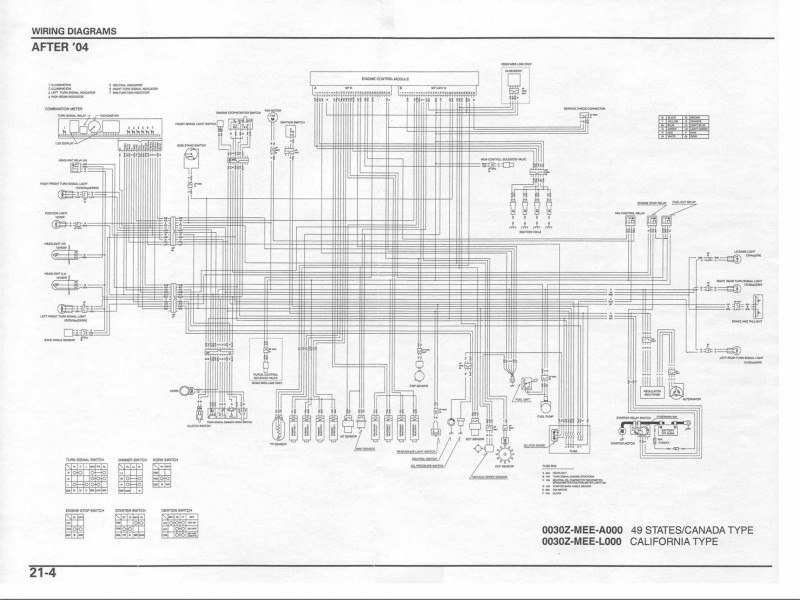

Ich hätte jetzt auf die schnelle das hier gefunden wenn es dir weiterhilft
Falls du interesse am ganzen handbuch hast könnte ich dir vl weiterhelfen, jedoch nur in englisch

[JulianS80]

Hey, danke dir!
Leider ist die Auflösung nicht wirklich hoch genug, kann die Kabelfarben nicht erkennen

Das mit dem Englisch ist kein Problem für mich. Hast du das in PDF-Form oder in guter alter Papierform?

[Marek_mrg]

Hey, danke dir!
Leider ist die Auflösung nicht wirklich hoch genug, kann die Kabelfarben nicht erkennen

Das mit dem Englisch ist kein Problem für mich. Hast du das in PDF-Form oder in guter alter Papierform?

Ich hätte es in pdf form und könnts dir als zip per mail schicken.
Muss mal gucken wie man das als zip verpackt. Schick mit einfach ne nachricht mit deiner mailadresse

[anw1]

Könnte mir evtl jemand den Schaltplan oder das WHB der PC37 zukommen lassen?

Ich steh hier im Fahrerlager und der Hobel läuft nicht.
Es kann nur der Seitenständerschalter sein, da sie beim Gang einlegen sofort aus geht.
Nur hat die keinen Seitenständer mehr.

Nun brauche ich erstmal die Kabelfarben...

Schon mal danke für alle Antworten.

[Lutze]

grün und grün/weiß sind die Leitungsfarben. GW geht auf Pin 6 grauer Stecker an der ECU. Trifft für das deutsche Modell 2003/2004 zu. Belegung ist bei 2005/2006 anders, Farben gleich. Pin 23 wenn ich richtig gezählt habe 05/06.

[anw1]

Vielen Dank.

Hast du den Schaltplan evtl noch als PDF oder in einer besseren Auflösung?
Durch das hochladen kann man die Farben nicht wirklich lesen.

Der Fehler steckt zumindest im Kabelbaum links der Airbox, wenn ich den massiere geht's mal und mal wieder nicht.
Den pflück ich erstmal auseinander.

[Lutze]

Der hier ist besser aber 2003/2004er Modell.

[anw1]

Vielen Dank Lutze!

Problem gefunden und behoben.
Ständerschalter war ja gebrückt und da war der Quetschverbinder vom Vorgänger wackelig.

[twist_of_the_wrist]

Hallo allerseits,
ich erlaube es mir mal diesen alten Thread auszugraben um nach einem Schaltplan für eine PC37, Bj 2005-2006 zu fragen. Im Gegensatz zu denjenigen die man hier und allgemein im Netz findet, benötige ich einen Schaltplan von einem europäischen Modell mit Wegfahrsperre. Eigentlich würde mir nur die Pinbelegung an der ECU auch reichen. Wenn mir jemand ein paar gute Fotos von den Kabeln an den beiden Steckern zukommen lassen könnte, wäre mir auch schon geholfen.
