Das endlose GSX-R "SRAD" 750 Projekt - Replica mit DBW ?

[Chef_Koch]

und hier noch die CAN-Box

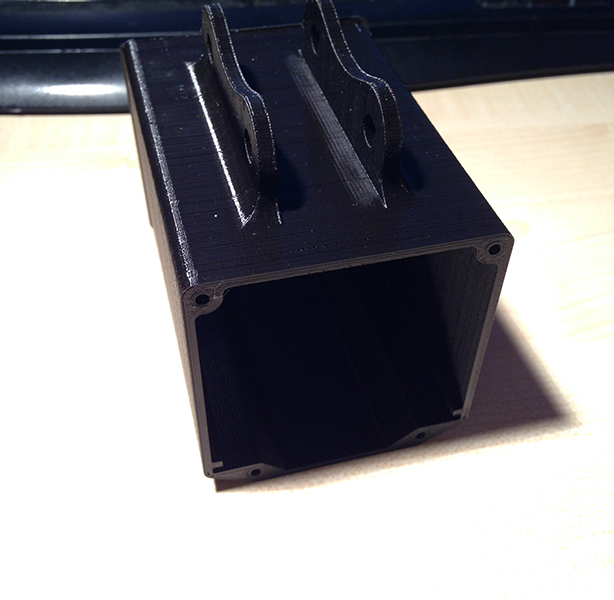

Gehäuse über 3D-Hubs in der Nachbarschaft gedruckt. Sehr günstig.

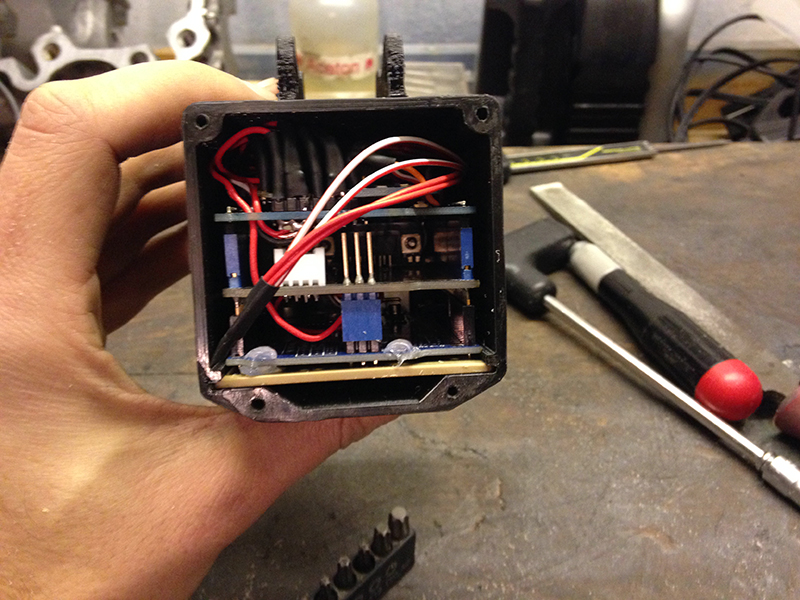

bisschen Elektronik reingeschoben

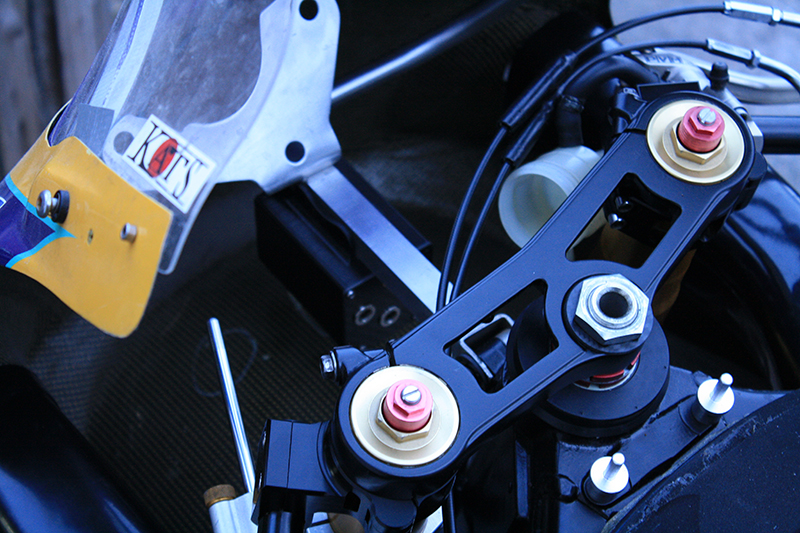

ans Mopped gebaut


[Walnussbaer]

Saugut, schön sachlich verpackt und aufgeräumt!

[Chef_Koch]

Saugut, schön sachlich verpackt und aufgeräumt!

Danke!

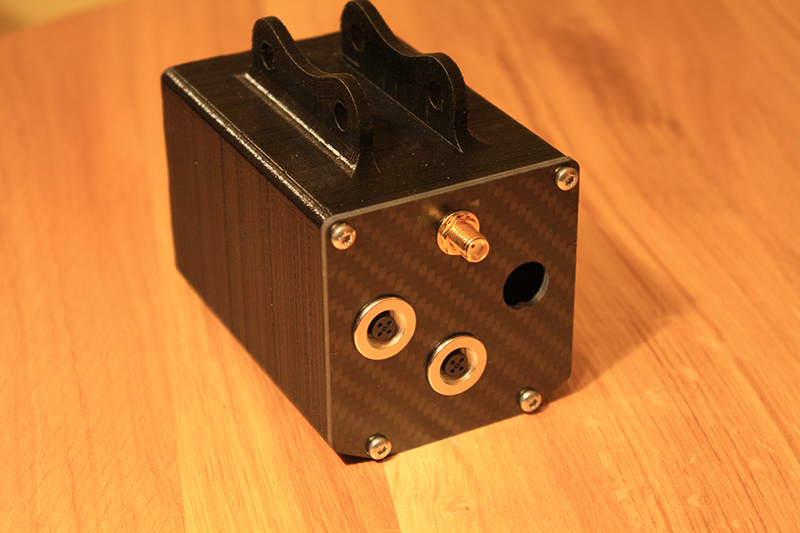

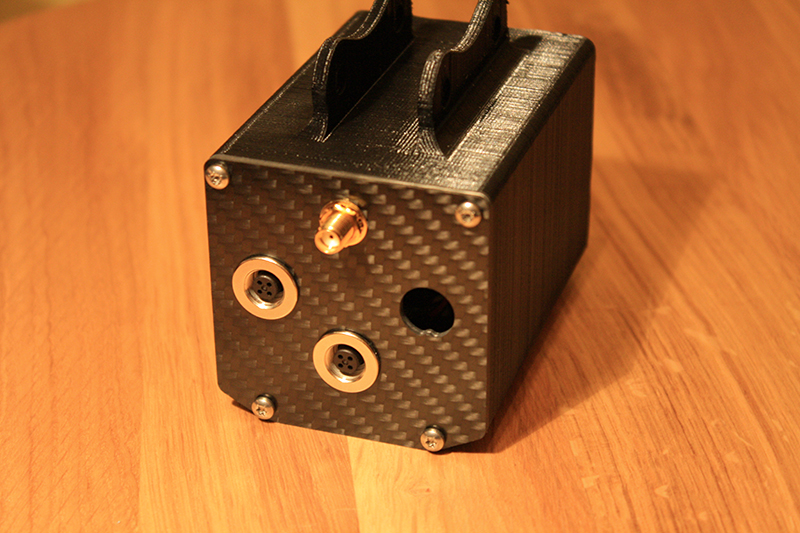

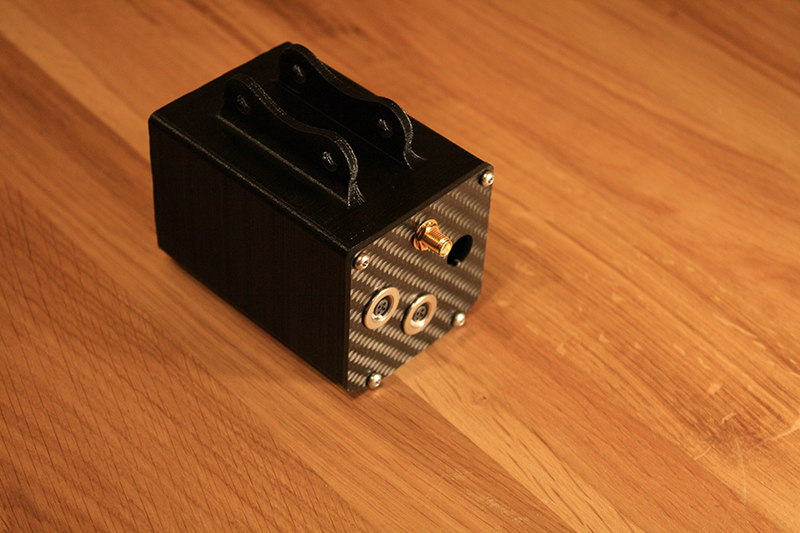

Und hier noch ein paar Detail-Aufnahmen von meiner CAN-Box

Hatte nur noch nicht genug Stecker hier, deshalb ist einer noch leer. Eigentlich kommt links und rechts 3-polig für die vorderen Sensoren (Bremsdruck und Federweg). Wenns dann mal soweit ist.
Sind die gleichen Stecker wie sie z.B. auch bei 2D verwendet werden.




Das goldene ist für die externe GPS-Antenne für besten Empfang

[Walnussbaer]

Binder Stecker sind zwar eigentlich rechts einfach gestrickt, aber in meinen Augen bis 5-polig trotzdem das beste, was man verbauen kann - auch von Preis Leistung. Ich hab mir da auch viel mit gemacht.

Alles in Allem, sehr gute Box.

[Chef_Koch]

ja die Binder Stecker sind echt super.
Vor allem wenn man dann noch den gewinkelten Stecker nimmt, ist der Platzbedarf sehr gering.

hab auch ewig gesucht, bis ich mal das passende gefunden habe.

Das einzige was mir noch fehlt wären so festmontierbare beidseitige Flanschdosen.
Und zwar so, dass man auf beiden Seiten einen Stecker anschließen kann.
Würde das für den neuen Kabelbaum super finden, wenn dann alles seinen Platz hat.

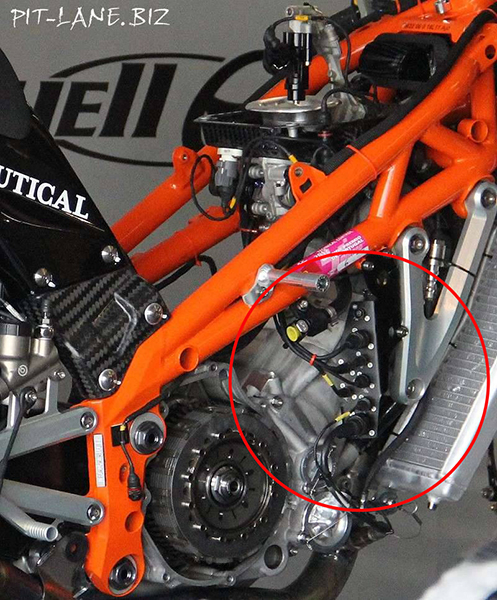

So wie auf dem Bild im Anhang.

Kennste da zufällig was gutes bezahlbares?

[Chef_Koch]

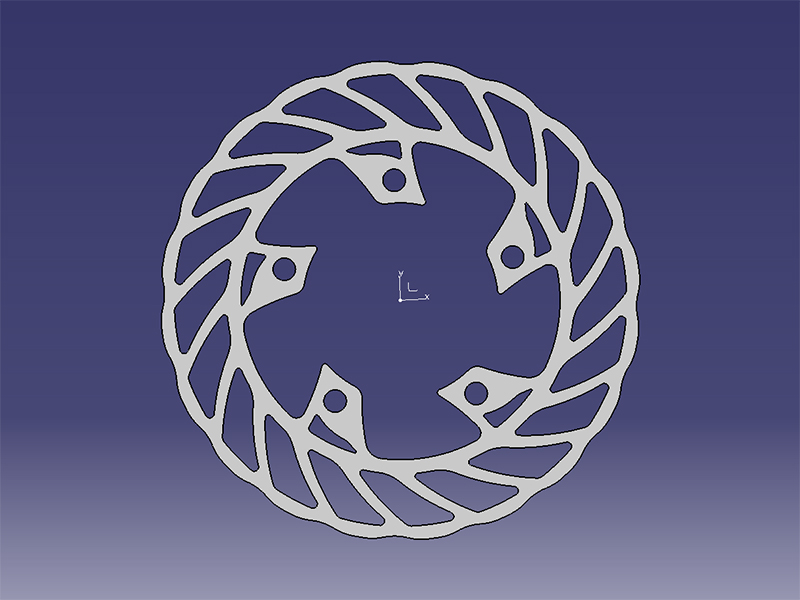

So habe jetzt die Bremsscheibe für TC in Auftrag gegeben.
Bei http://www.mx-tec.eu/ kostet 80 Taler und dauert wohl nur ne Woche.
Bin mal gespannt.


Noch was wichtiges: Kennt hier nicht zufällig jemand jemanden der einen SRAD Alstare Tank übrig hat?
Geht auch einfach der originale den es für die 600er gegeben hat. Suche schon seit Monaten nach son Teil.

[Cowboy1984]

Wieso die Bremsscheibe nicht einfach aus 5mm dicken hochwertigen Edelstrahl lasern lassen ?

[Hesi #22]

Wahrscheinlich weils nicht magnetisch ist. Das sollte es wohl sein für den Sensor.
Ich glaube auch nicht, dass die 5mm dick wird, oder

Das Carbon an den Boxen gefällt mir richtig gut!
Ich überlege schon die ganze Zeit ob ich nicht auch noch sowas brauche.
Also einfach um auch so ne schöne Box verbauen zu können

[Chef_Koch]

ne 5mm sind viel zu schwer
Hab jetzt 3,5mm machen lassen.

Und wie Hesi schon richtig sagt, Edelstahl würde wegen dem Sensor nicht gehen.

Vorne lasse ich 5 Stück auf Stahl lasern, ist ganz günstig. Muss ich dann nur noch irgendwie beschichten lassen damits nicht rostet

[Walnussbaer]

Das einzige was mir noch fehlt wären so festmontierbare beidseitige Flanschdosen.
Und zwar so, dass man auf beiden Seiten einen Stecker anschließen kann.

Hast Du das hier mal gesehen?

http://www.binder-connector.de/de/produ ... 9961810005
