Danke Dir, das Bike ist noch im Hänger fertig beladen. Bin kommendes Wochenende in Most, dann werde ich mal mit einem Multimeter messen. Das mit dem Oszilloskop wird schwer, bin schon am suchen aber noch niemand gefunden der helfen kann.

Grüße
Matthias

[1000killer]

Hallo Jungs würde dieses Thema gerne nochmals aufgreifen.

Wo genau kommt den das Kabel dran am Original kabelbaum?

Also das grüne für den speedsignal und das gelbe für die Drosselklappen Steuerung.

Danke im Vorraus

[doktorkralle]

Hallo zusammen
Ich muss das Thema aktuell wieder mal hervorholen.
Ich habe mir eine Rj15 zugelegt. Diese soll ein YEC Kitkabelbaum besitzen. Ich brauche ja laut Anleitung zum Anschluss des mitgelieferten grünen Kabels den WEISS-GELBE Kabel des Speedsensors leider hat mein Sensor kein solch Kabel.
Laut Beschreibung Starlane

Danke Achtung: Bei den Modellen von Yamaha ist DaVinci-II voreingestellt, um das Geschwindigkeitssignal direkt von der Datenleitung (K-Leitung) durch die ECU zu erkennen.
Wenn Sie also im Menü "Kanäle > Kanalmonitor > ECU-Monitor" sehen, das sich die Geschwindigkeit erhöht, wenn sich das Hinterrad dreht, wird das Signal korrekt von der K-Line-Datenleitung übermittelt und Sie können die Gänge anlernen ohne das GRÜNEN Kabel anzuschließen.
Ich habe das mal so versucht. Beim Test ging der Wer auch hoch, anlernen der Gänge funktionierte aber nicht. Also habe ich nochmal im Menü geschaut da stand auf einmal wenn ich das Hinterrad drehe -1.
Das verstehe ich nicht.
Kann mir hier jemand helfen.
Danke Lars

[doktorkralle]

So denke ich habe das Kabel gefunden.

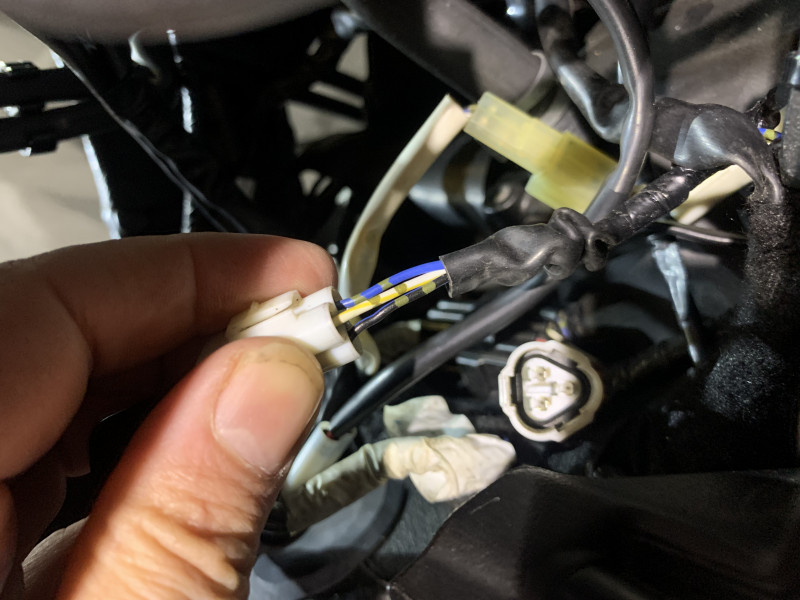

Am Kabel des Sensors ist kein Gelb weißes aber nach dem Stecker zum Kabelbaum schon. Also sollte das passen oder.

Kann mir jetzt noch einer sagen wo ich das TPS signal herbekomme ( Gelbe Kabel von Starlane )

[Dark Coke]

Hallo zusammen
Ich muss das Thema aktuell wieder mal hervorholen.
Ich habe mir eine Rj15 zugelegt. Diese soll ein YEC Kitkabelbaum besitzen. Ich brauche ja laut Anleitung zum Anschluss des mitgelieferten grünen Kabels den WEISS-GELBE Kabel des Speedsensors leider hat mein Sensor kein solch Kabel.
Laut Beschreibung Starlane

Danke Achtung: Bei den Modellen von Yamaha ist DaVinci-II voreingestellt, um das Geschwindigkeitssignal direkt von der Datenleitung (K-Leitung) durch die ECU zu erkennen.
Wenn Sie also im Menü "Kanäle > Kanalmonitor > ECU-Monitor" sehen, das sich die Geschwindigkeit erhöht, wenn sich das Hinterrad dreht, wird das Signal korrekt von der K-Line-Datenleitung übermittelt und Sie können die Gänge anlernen ohne das GRÜNEN Kabel anzuschließen.
Ich habe das mal so versucht. Beim Test ging der Wer auch hoch, anlernen der Gänge funktionierte aber nicht. Also habe ich nochmal im Menü geschaut da stand auf einmal wenn ich das Hinterrad drehe -1.
Das verstehe ich nicht.
Kann mir hier jemand helfen.
Danke Lars

Bei der Kit Ecu wird ja die Kühlmitteltemperatur statt der Geschwindigkeit angezeigt. Da da Kombiinstrument nicht verändert wird gehe ich davon aus dass die Kit Ecu den Temperaturwert auf dem Geschwindigkeitskanal ausgibt.

TPS ist der Stecker an der Drosselklappenleiste mit vier Pins ( Schwarz/Blau Blau Blau Grün).
Grün und der Blaue neben Schwarz/Blau sind Signalleitungen (TPS ist redundant ausgeführt)
Im Kitkabelbaum wird Grün auch bis zum Datarecording Stecker geführt.

[doktorkralle]

Hallo zusammen
Ich muss das Thema aktuell wieder mal hervorholen.
Ich habe mir eine Rj15 zugelegt. Diese soll ein YEC Kitkabelbaum besitzen. Ich brauche ja laut Anleitung zum Anschluss des mitgelieferten grünen Kabels den WEISS-GELBE Kabel des Speedsensors leider hat mein Sensor kein solch Kabel.
Laut Beschreibung Starlane

Danke Achtung: Bei den Modellen von Yamaha ist DaVinci-II voreingestellt, um das Geschwindigkeitssignal direkt von der Datenleitung (K-Leitung) durch die ECU zu erkennen.
Wenn Sie also im Menü "Kanäle > Kanalmonitor > ECU-Monitor" sehen, das sich die Geschwindigkeit erhöht, wenn sich das Hinterrad dreht, wird das Signal korrekt von der K-Line-Datenleitung übermittelt und Sie können die Gänge anlernen ohne das GRÜNEN Kabel anzuschließen.
Ich habe das mal so versucht. Beim Test ging der Wer auch hoch, anlernen der Gänge funktionierte aber nicht. Also habe ich nochmal im Menü geschaut da stand auf einmal wenn ich das Hinterrad drehe -1.
Das verstehe ich nicht.
Kann mir hier jemand helfen.
Danke Lars

Bei der Kit Ecu wird ja die Kühlmitteltemperatur statt der Geschwindigkeit angezeigt. Da da Kombiinstrument nicht verändert wird gehe ich davon aus dass die Kit Ecu den Temperaturwert auf dem Geschwindigkeitskanal ausgibt.

TPS ist der Stecker an der Drosselklappenleiste mit vier Pins ( Schwarz/Blau Blau Blau Grün).
Grün und der Blaue neben Schwarz/Blau sind Signalleitungen (TPS ist redundant ausgeführt)
Im Kitkabelbaum wird Grün auch bis zum Datarecording Stecker geführt.

Nun mit der Temperatur kann ich mir das nicht ganz vorstellen. Habe darüber noch nichts gelesen.
Wo soll man das umstellen?

[Dark Coke]

Das wird beim Flashen des Steuergerät geändert (Standard bei Kit-Ecu). Selber kann man das nicht umstellen. Die ganzen Flasher und Tuner können das anscheinend.

[Lutze]

Du kannst doch das Signal vom Sensor nehmen und auf einen analogen Kanal legen.

[doktorkralle]

Dann verstehe ich nicht, wenn es so ist das da nichts von Starlane kommt. Oder das in der Beschreibung
Yamaha R6 bis 2016 und R1 bis 2014:
Nur notwendig, wenn sie über eine YEC-Verkabelung verfügen, in diesem Fall muss das GRÜNE Kabel des Plug-Kits an das WEISS-GELBE Kabel des Speedsensors auf dem Getriebeblock angeschlossen werden.
Das hier steht. Bzw. Das ich nichts finde wo ich was auf Geschwindigkeit 1 stellen soll. Siehe hier die weitere Beschreibung.
Falls Ihr Steuergerät die Geschwindigkeit nicht auf der K-Leitung sendet und Sie das GRÜNE Kabel an die Geschwindigkeit anschließen mussten, müssen Sie die Geschwindigkeitsquelle im Menü "Kanäle> Drehzahl, Speed & Gang" auf „Geschwindigkeit1“ umstellen.

[Dark Coke]

Ich kenne mich mit den Starlane überhaupt nicht aus, ich habe nur intensiv Stromlaufpläne und die Kit-Geschichten studiert. Aber aus deinem Zitat lese ich raus dass du das in deinem Starlane Menü einstellen musst. Wenn das bei dir fehlt kann ich leider nicht weiterhelfen.
