Y-Stecker GSX-R 750 K9 (2009) nicht zuordbar - Hilfe bitte

[Ixxerracer]

Hallo zusammen,

nach dem Motorausbau aufgrund einer kaputter Zylinderkopf ist nun, ein von mir nicht markierter, Y-Stecker nicht zuordbar. Da ich keinen Stromlaufplan und Werkstatthandbuch habe, und am Donnerstag nach Assen muss, hoffe ich auf Hilfe hier.
Kann mir irgendjemand sagen welche Funktion der Y-Stecker hat (Kabelfarben: Braun/schwarz - Rot - Gelb) ?

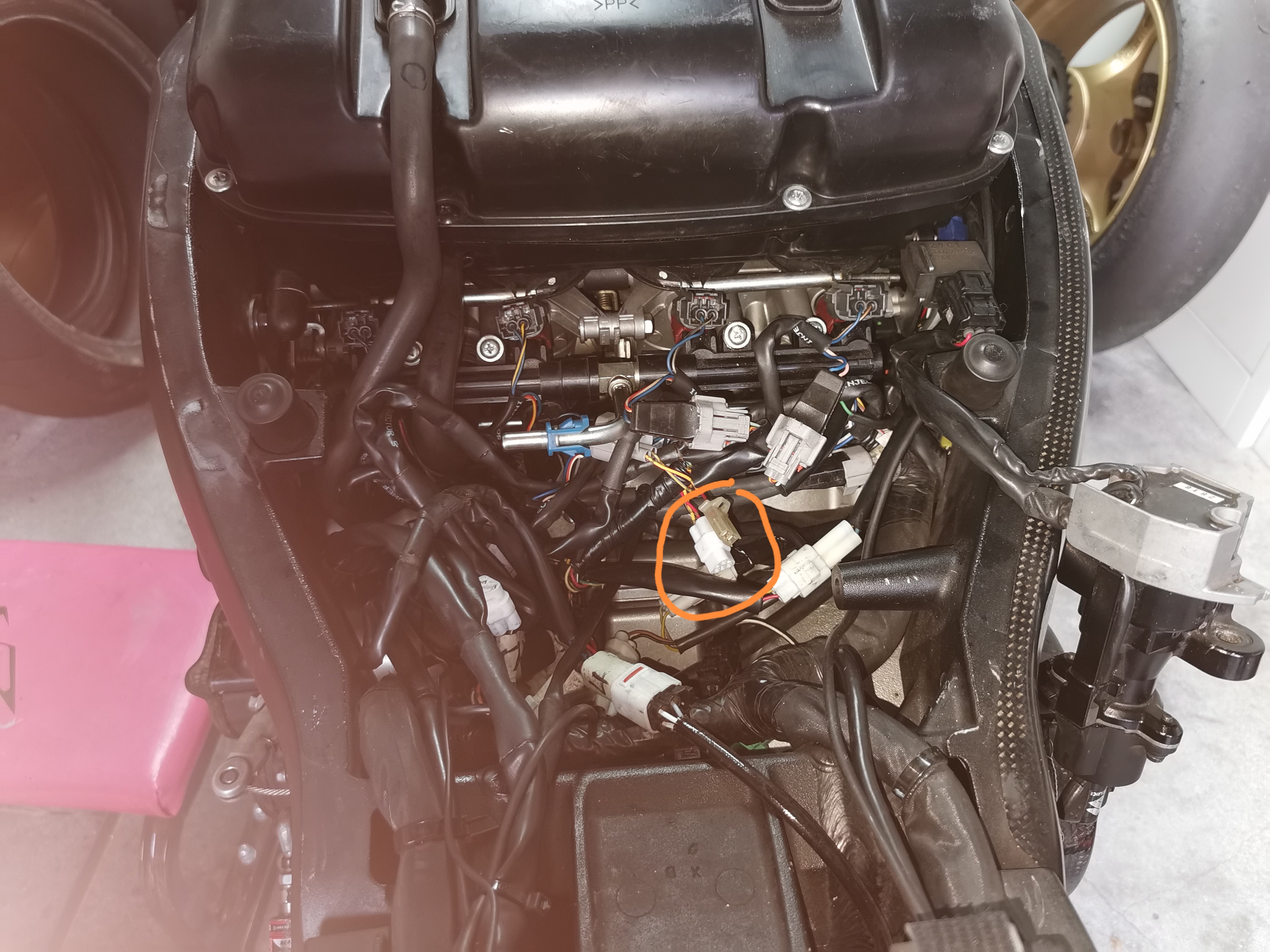

Siehe Bilder.



Danke im Voraus

Gruß

[Fonsie275]

Ist der nicht für die Benzinpumpe?


Gruß

[Ixxerracer]

Hi, leider nein. Der Stecker von der Benzinpumpe ist ein anderer Stecker. Den kann ich auch zuordnen, da ich diesen belabelt habe.

[Thomas91]

Ist die Auspuffklappe, hat 2 Stecker, 1x 2-Polig und 1x 3-Polig
Falls noch ein Schwarzen 3-Poligen findest, das wäre dann die Lambdasonde gewesen.

P.S., hätte dir ein WHB inkl. Schwaltplan usw., falls gewünscht, schick mir mal ne PN

[TriB]

Ist die Auspuffklappe, hat 2 Stecker, 1x 2-Polig und 1x 3-Polig

War auch mein erster Gedanke. Aber meine Farblehre ist etwas... frei interpretierbar

PIN COLOUR FUNCTION
1 B/R EXCVA power (MO+)
13 R/B EXCVA power (MO-)
14 Y EXCVA position sensor (MPS)

Pinout natürlich aus Sicht der ECU.

[Thomas91]

Ist sicher die Auspuffklappe die beiden Stecker, hatten wir bei uns erst vor 1 Woche das Thema.

[Ixxerracer]

Danke für die schnelle Hilfe. Der Stecker ist für dem Verstellmotor am Auspuff. Nicht vorhanden bei mir, da ich nur Renne fahre. Karre läuft, Assen kann komme.
