3D-Druck Parts fürs Bike

[Peterschnecke]

Dann will ich auch mal ein paar meiner Designs vorstellen.

Alle mehr quick and dirty in Catia designt. Sobald eine Iteration funktioniert hat, hab ich aufgehört zu verfeinern.

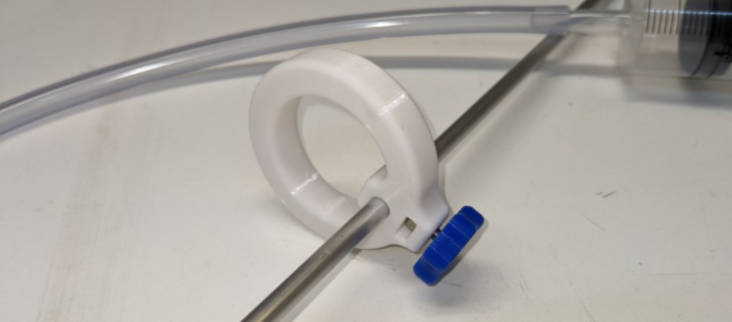

Gabelölstandsprüfer:


Dazu noch eine Spritze, ein Rohr mit 6mm Außendurchmesser, ein Schlauch mit 6mm Innendurchmesser eine M4x16mm Sechskantschraube und eine M4 Mutter.
Oder noch einfacher das fertige Teil für'n 10er bei Polo kaufen.
https://www.thingiverse.com/thing:4863952

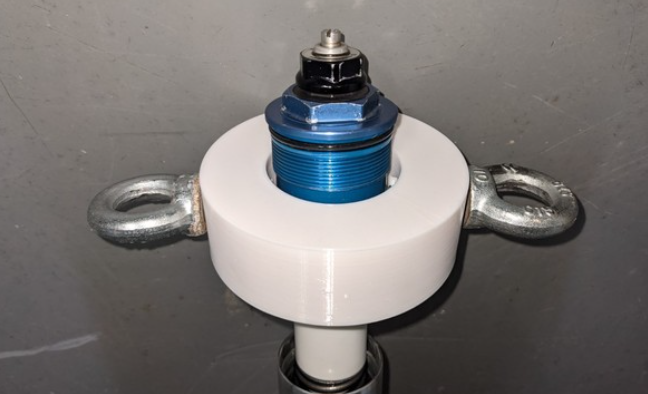

Federgabelkompressionstool


Dazu noch zwei M10 Schrauben und ne M10 Gewindestange.
Wer es fancy will kann an die Enden noch zwei Ringmuttern schrauben.
Alles mit einem Spanngurt zusammenziehen, fertig.
https://www.thingiverse.com/thing:4860412

Halterung für Garmin Glo GPS Maus


Dazu noch 3 M4 Einsatzmuttern und entsprechend 3 M4 Schrauben. Habe den Glo damit ganz vorne in der Kanzel anstelle des Scheinwerfers befestigt. Hat guten Satellitenempfang man kommt seitlich gut dran zum aufladen und ein/ausschalten.
https://www.thingiverse.com/thing:4863970

Alles gedruckt in PLA mit im Zweifel mehr Wandstärke und weiterhin nur 25% Infill.

[Frank S.]

Hallo zusammen,
das Thema heißt ja 3D-Druck. Ich hab da auch schon mal was gemacht.

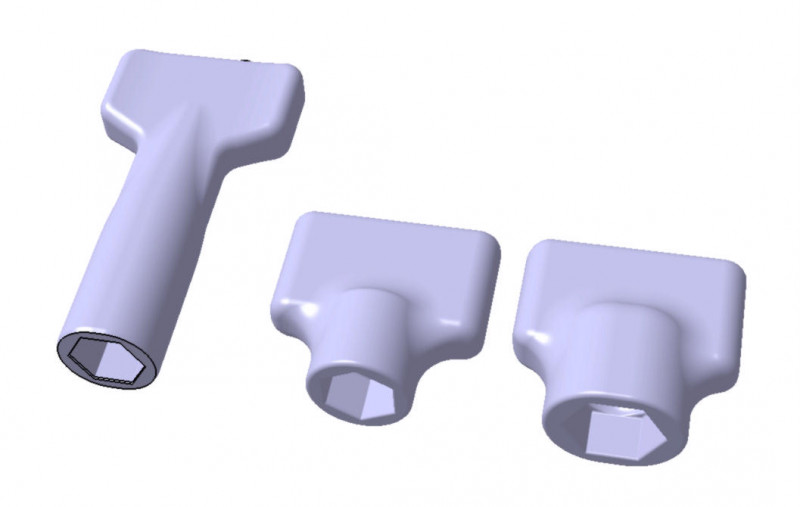

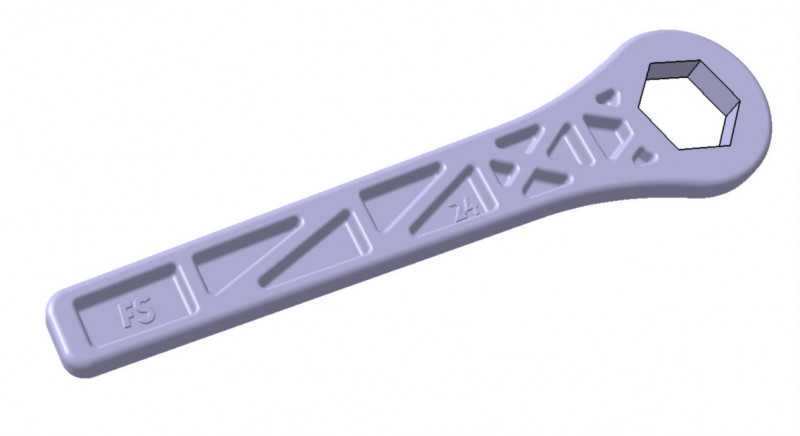

24er Ringschlüssel für die oberen Gabeldeckel ( mit einem Stahl-Werkzeug beschädigt man immer den Sechskant)

14er und 17er Schlüssel für die Dämpfungseinstellung (gleiches Thema mit der Beschädigung vom Sechskant)
Die Schlüssel sind abgerundet, dass man sie für Abstimmungsfahrten auf der Straße gut in die Tasche stecken kann

Alles in PETG mit 2mm Wandstärke gedruckt
Die Werkzeuge passen für die GSXR1000 K8

[WD-Racing]

Warum den Clip nicht an die Nicht-Gleitflächen ?

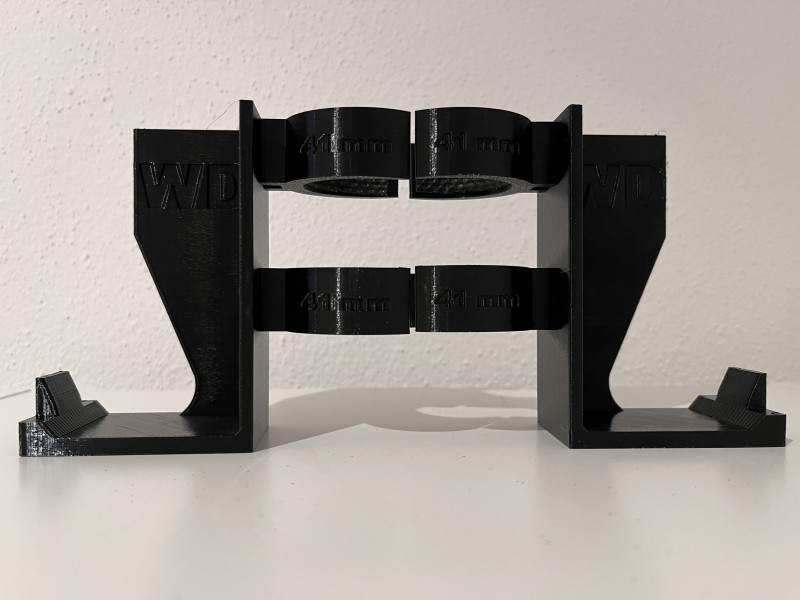

Das Problem ist folgendes um so weiter ich den BremssattelSepp nach oben an der Gabel anbringe um so mehr stellt sich die starre Stahlflex Bremsleitung quer.

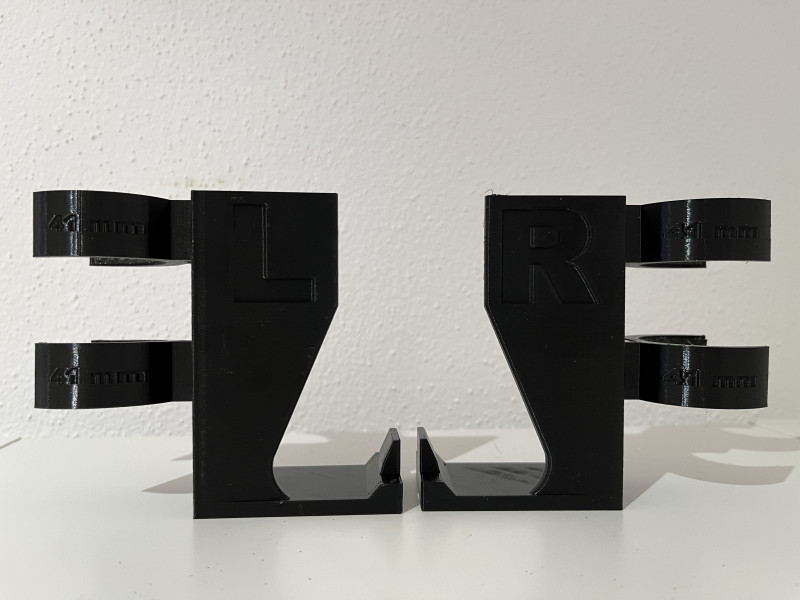

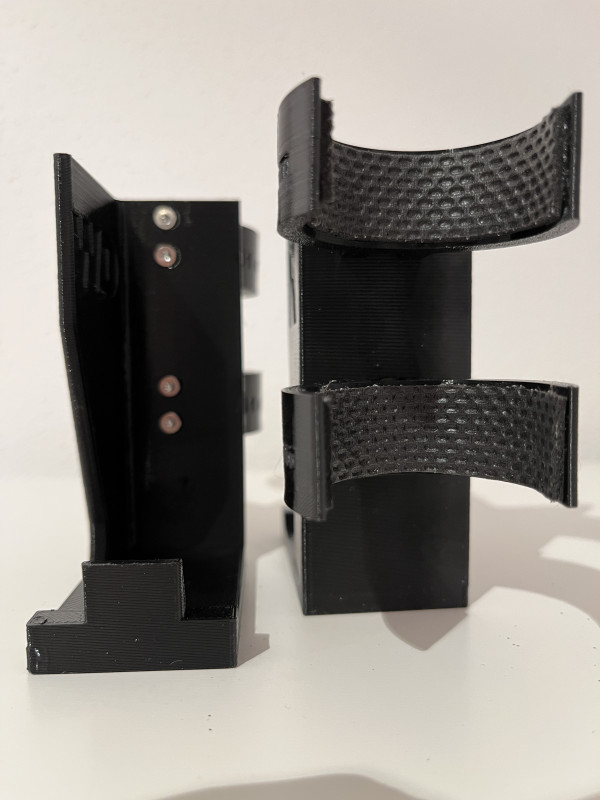

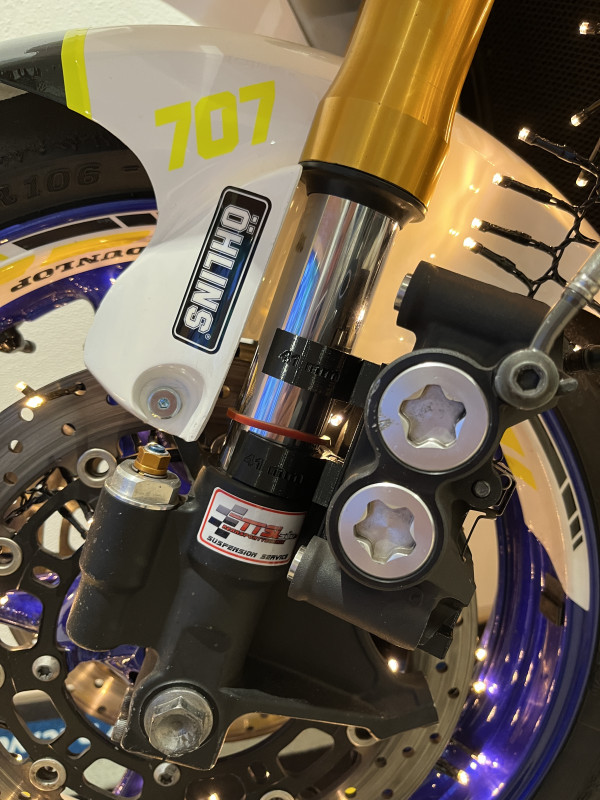

Hier noch ein paar Fotos die ich noch schuldig bin. Das ist der Aktuelle Stand des BremssattelSepp´s

[blueboxracing]

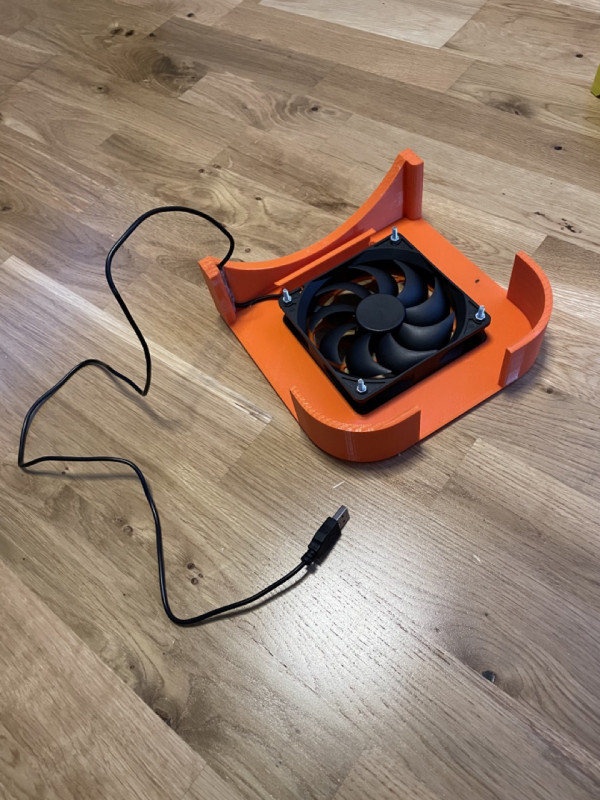

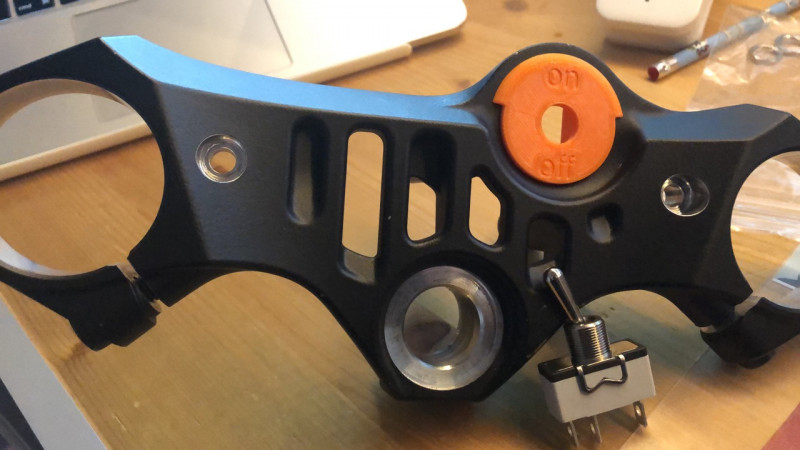

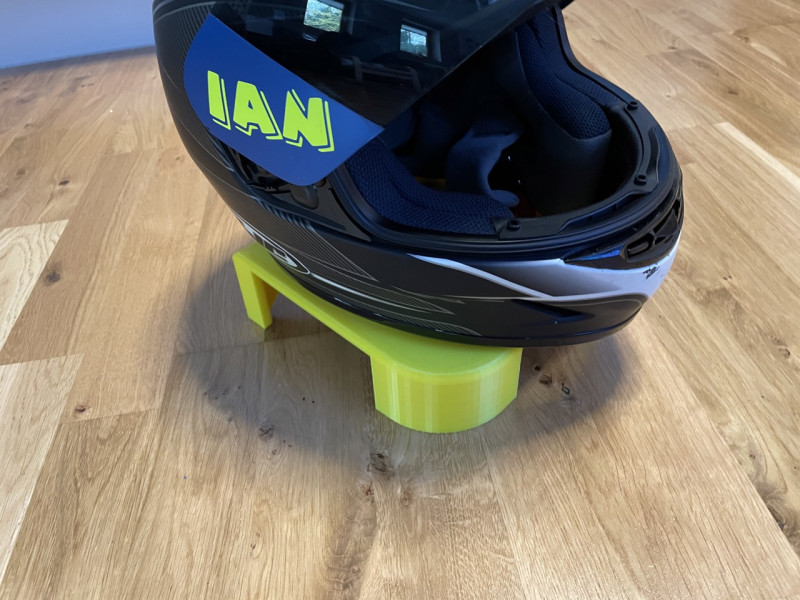

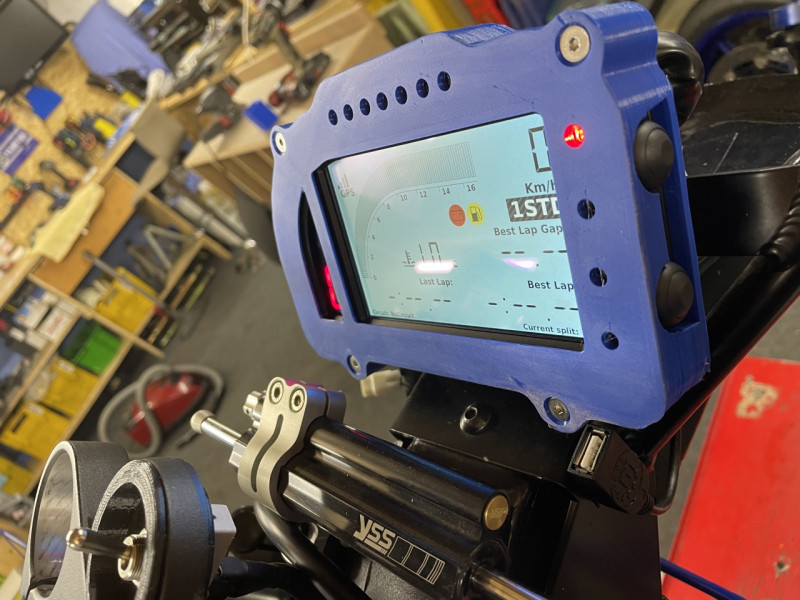

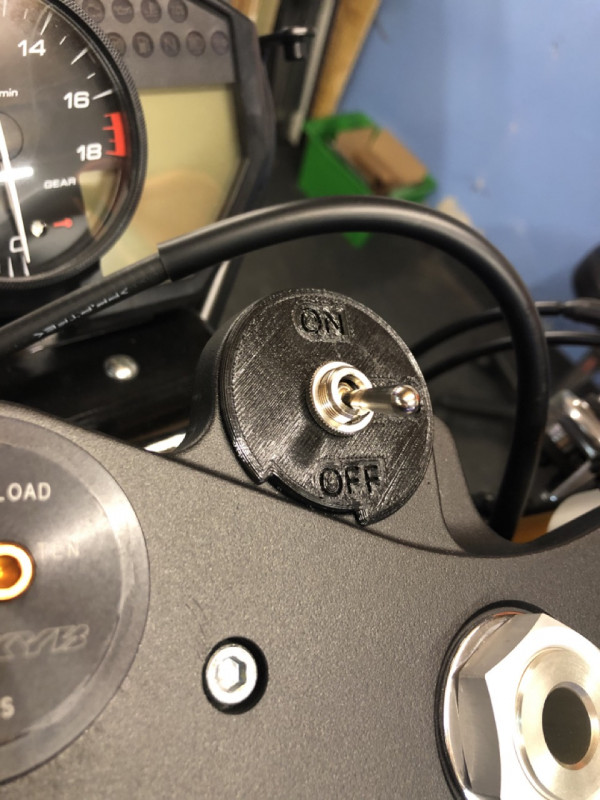

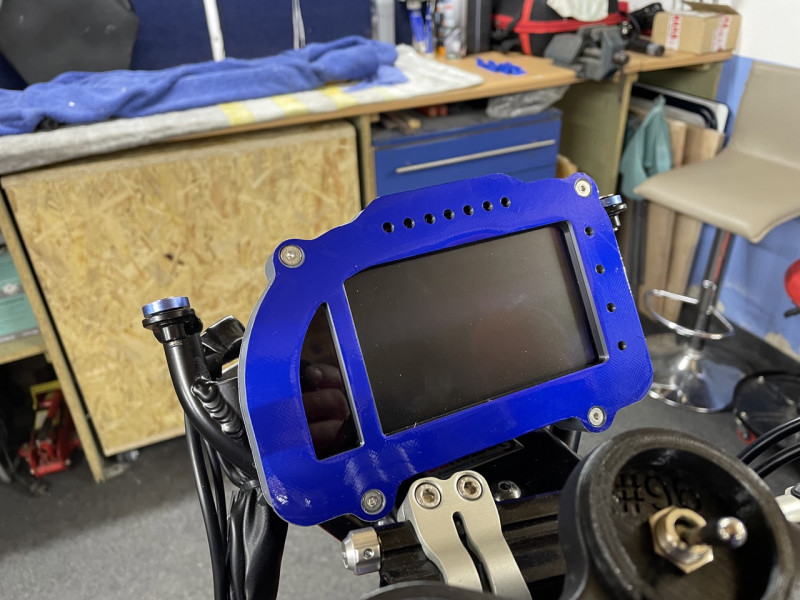

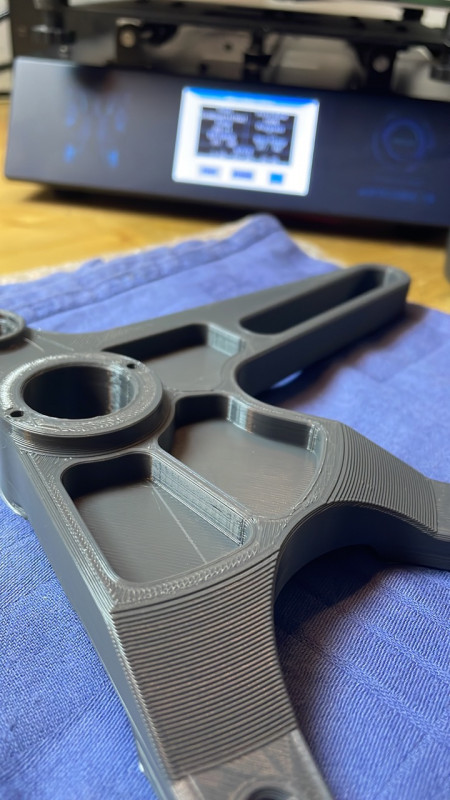

Hi zusammen, ich finde das Thema 3D Druck auch extrem spannend und habe mir auch schon das ein oder andere Bauteil gefertigt. Einige nur zum Bauteilcheck(Prototypenbau), andere werden so auch genutzt

[doctorvoll]

Bremsanker aus Kunststoff?????

[Lutze]

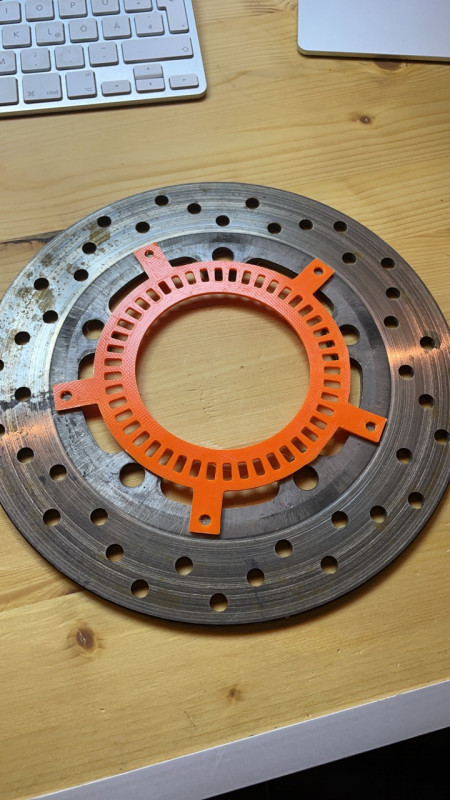

Prototyp Doktor, nur zur Testmontage denke ich, wie auch beim Geberrad auf der Bremsscheibe, da funktioniert auch kein Kunststoff.

[blueboxracing]

Bremsanker aus Kunststoff?????

klar, wegen der Gewichtsersparnis , ne "nur" für die Prototypen, zum testen.

[octopussy]

Hey zusammen,

Ich habe auch mal die Maschine angeworfen und mir ein paar nützliche Helferlein für meine gsxr 750 k2 für den radausbau für vorn und hinten konstruiert.

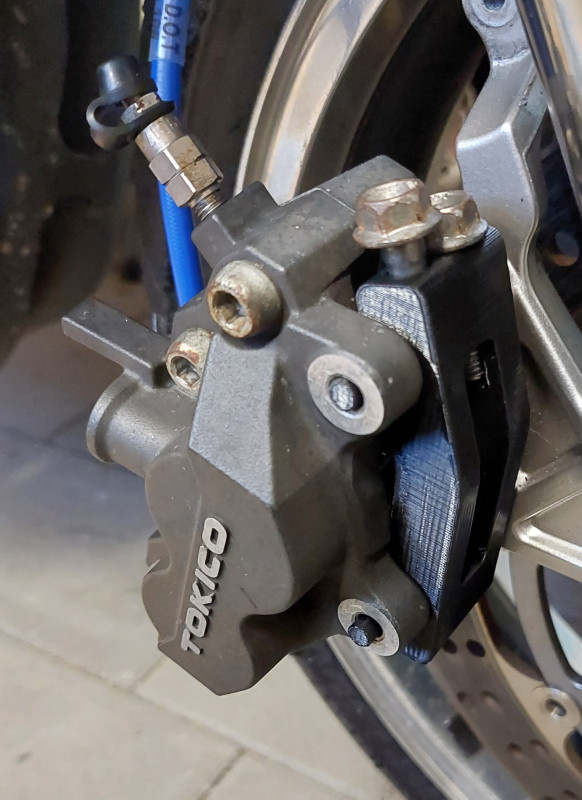

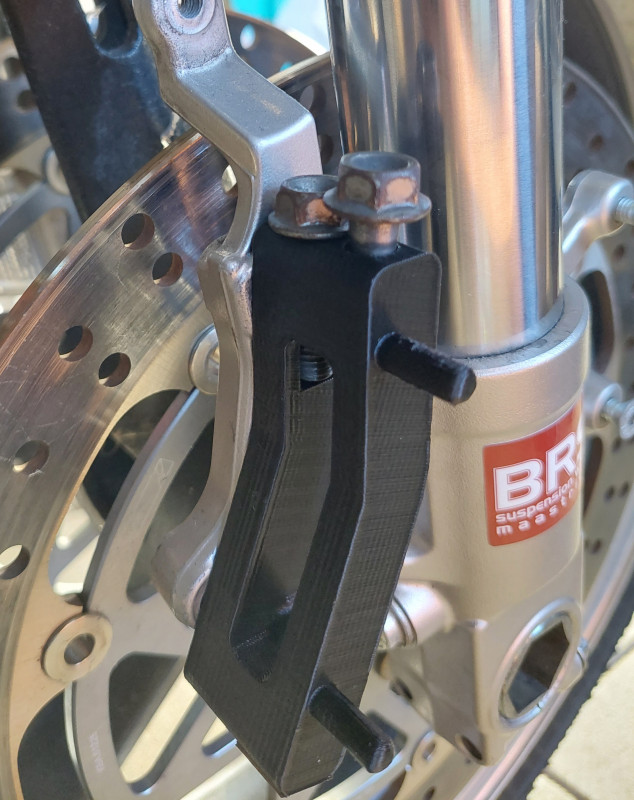

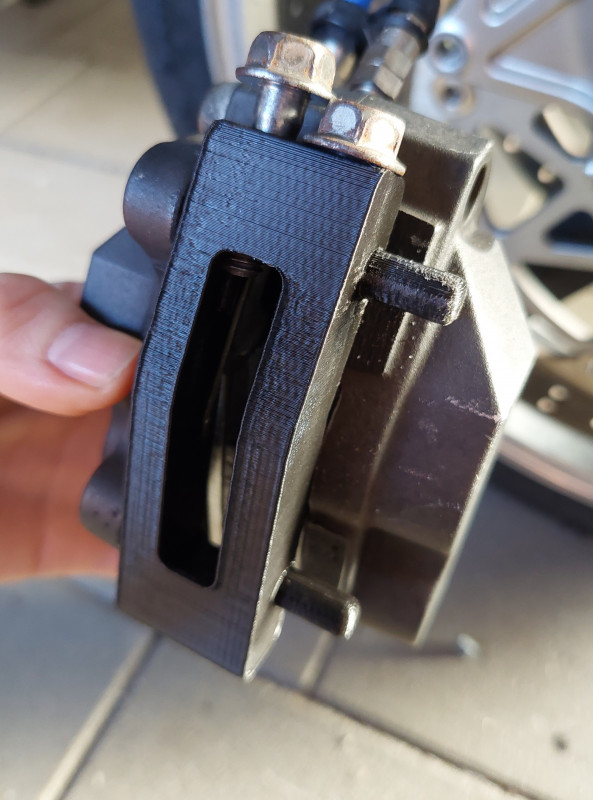

Vorne habe ich für den bremssattel einen Halter entworfen der in die Aufnahme für den sattel gesteckt wird und auf der anderen Seite der bremssattel aufgesteckt werden kann. Er ist leicht schräg konstruiert, damit der bremssattel nicht von alleine runter rutschen kann. Des Weiteren gibt es oben jeweils noch zwei Bohrungen, die die sattelschrauben aufnehmen und man sie somit nicht in den Dreck legen muss.

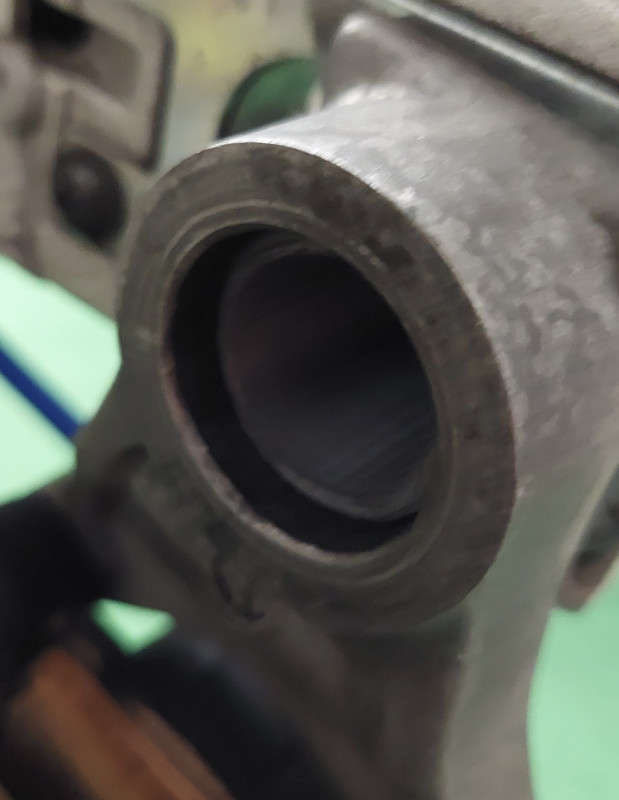

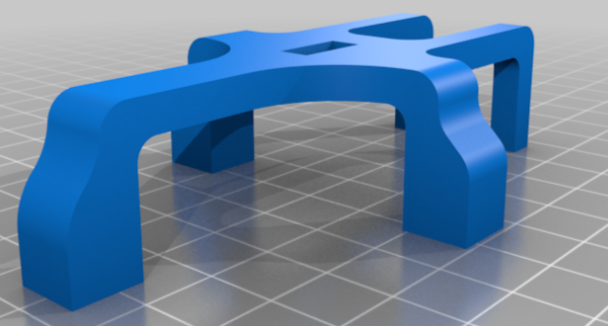

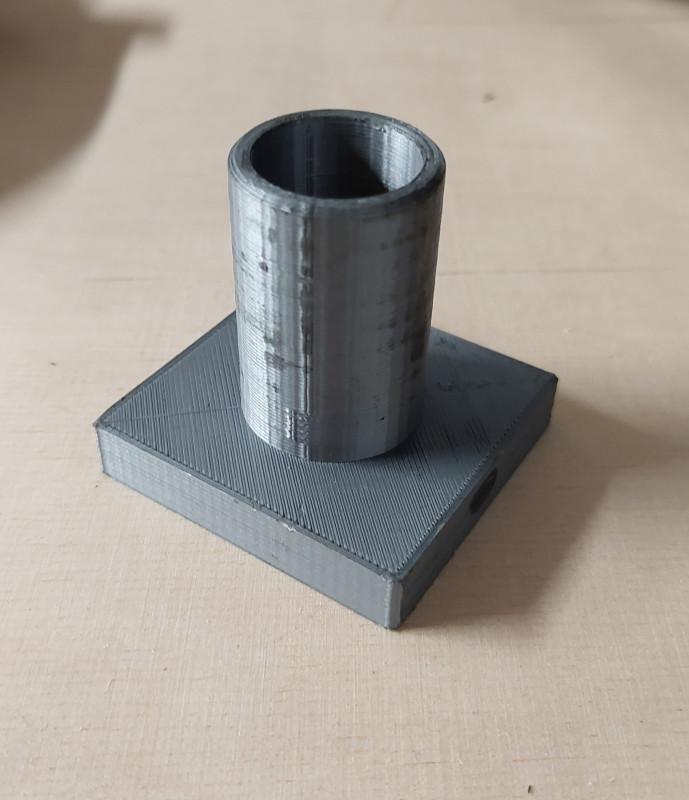

Für hinten gibt es ein recht simples aber effektives tool, mit welchem man einfach die radachse von rechts nach links durchschieben kann und der bremssattel somit an der schwinge bleibt... somit spart man sich die eigentlichen immer benötigten 5 hände für den radwechsel.

Beim Einbau wird das Teil dann einfach durch die Achse wieder nach draußen geschoben. Ich war echt erstaunt, dass ein radwechsel so einfach sein kann.

Bei Bedarf verteile ich die Dateien gerne per pn.

[PhiLLoW]

Hi zusammen, ich finde das Thema 3D Druck auch extrem spannend und habe mir auch schon das ein oder andere Bauteil gefertigt. Einige nur zum Bauteilcheck(Prototypenbau), andere werden so auch genutzt

Mega gut! Das sieht ja schon richtig professionell aus!

Würdest du mir/uns die .STL Datei für das I2M Chrome Cover und die Datei für die Helmbelüftung zur Verfügung stellen?

Phil
