Das endlose GSX-R "SRAD" 750 Projekt - Replica mit DBW ?

[Zed]

Net Falsch verstehen! Ich bin riesen Fan von hydraulischer Betätigung. Galt bislang halt immer als "no go" für die Renne... zumindest sagte das jeder

Das mit dem Anlenkpunkt und den verschiedenen Einsätzen hab ich net ganz verstanden...

[Zed]

Auf dem letzten Bild: Was geht da für ein gelbes Kabel vom Geber-Zylinder weg? Sensor / Schalter für Kupplungsaktuierung?

[Chef_Koch]

Auf dem letzten Bild: Was geht da für ein gelbes Kabel vom Geber-Zylinder weg? Sensor / Schalter für Kupplungsaktuierung?

Das gelbe Kabel geht ja direkt über dem Ritzel weg. Wie auch immer .. entweder ein Speed-Sensor oder ein Drehmomentsensor, wobei die die ich kenne anders montiert werden.

Der Kupplungsnehmerzylinder sitzt weiter oben.

Net Falsch verstehen! Ich bin riesen Fan von hydraulischer Betätigung. Galt bislang halt immer als "no go" für die Renne... zumindest sagte das jeder

Das mit dem Anlenkpunkt und den verschiedenen Einsätzen hab ich net ganz verstanden...

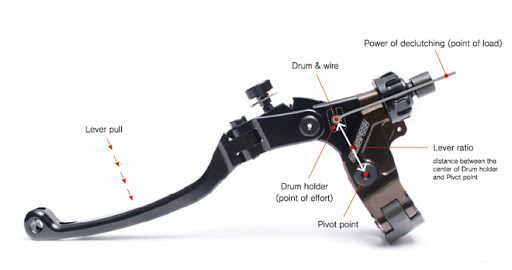

Hier mal ein Bild, da siehst den Einsatz. Der kann dann ausgetauscht werden.


[Zed]

aaaaah, okay. verstanden. Danke!

[Walnussbaer]

Sehr schöne Entwicklungen hier in letzter Zeit, gefällt mir gut. Mich würde mal interessieren, wie aus den gescannten Gitterstrukturen jetzt richtige Körper wurden? Hast Du die irgendwie mit Fläche überspannt? Damit habe ich bisher leider 0,0 Erfahrung und auch keine richtige Idee.

Also kommt auch auf die Software an, die man zur Verfügung hat.
Bin jetzt kürzlich auch umgestiegen, weil die alte nicht so recht mit diesen riesigen hochaufgelösten Dateien zurechtgekommen ist, trotz Mega-Hardware. Das hat dann kein Spaß gemacht....

Vielen Dank Dir für Deine ausführliche Erklärung! Ich hatte die gleich gelesen und kein Feedback gegeben, tut mir leid. Ich denke, ich kann nachvollziehen, wie das gemacht und gemeint ist, denke aber, ich werde das vorerst leider nicht gut nachmachen können. Deine Ergebnisse damit sind aber genial und lösen so einige Versorgungsengpässe hinsichtlich seltener und begehrter Teile. Das finde ich saugut!

[Zed]

Weil hier lustig 3D-strukturen gescannt werden... es gibt angeblich Hand-Scanner. Weiß da jemand brauchbare für überschaubares Geld? Denn oft muß man ja nur kleine Teile scannen oder Bereiche vom Motorrad. Also Bauraum, in dem man arbeiten will.

[TriB]

Habe mir bei YouTube einige "günstige" 3D Scanner Lösungen angeschaut.
Basierend auf Kameras, Infrarot, Laser-Gitternetzen, etc.

Entweder ist die Auflösung zu gering und/oder die Software schnell am Limit. Dann gibt es Kanten wo keine sind. Vertiefungen werden nicht erkannt. Fehler nicht erkannt und rausgerechnet...

Meine persönliche Quitessenz war daraus: Unter 3-4k findet man nix brauchbares, wo man nur minimal nacharbeiten muss und das 3D Modell dann direkt verwenden kann.
Gerade bei organischen Formen klappte das eher mäßig!

[Zed]

Schade...

[Chef_Koch]

Sehr schöne Entwicklungen hier in letzter Zeit, gefällt mir gut. Mich würde mal interessieren, wie aus den gescannten Gitterstrukturen jetzt richtige Körper wurden? Hast Du die irgendwie mit Fläche überspannt? Damit habe ich bisher leider 0,0 Erfahrung und auch keine richtige Idee.

Also kommt auch auf die Software an, die man zur Verfügung hat.
Bin jetzt kürzlich auch umgestiegen, weil die alte nicht so recht mit diesen riesigen hochaufgelösten Dateien zurechtgekommen ist, trotz Mega-Hardware. Das hat dann kein Spaß gemacht....

Vielen Dank Dir für Deine ausführliche Erklärung! Ich hatte die gleich gelesen und kein Feedback gegeben, tut mir leid. Ich denke, ich kann nachvollziehen, wie das gemacht und gemeint ist, denke aber, ich werde das vorerst leider nicht gut nachmachen können. Deine Ergebnisse damit sind aber genial und lösen so einige Versorgungsengpässe hinsichtlich seltener und begehrter Teile. Das finde ich saugut!

Danke dir!
Im Kupplungsprojekt, über das wir mal auf FB geschrieben haben, gibts auch schon Fortschritte.
Bald werden die ersten Teile gefräst

-------------------------------------------------------

Bezüglich der 3D-Scanner sehe ich es auch so wie TriB.
Wenn man etwas mit hoher Genauigkeit möchte ist's eigentlich unbezahlbar.
Lohnt sich nicht, wenn man es nicht gewerblich macht sondern es nur mal für 1-2 Teile braucht.

Wenn es nur um "grobe" Sachen geht, wie beispielsweise mal Bauraum für eine große Airbox unter dem Tank ermitteln oder solche Sachen, könnte es was günstigeres geben. Da kommts ja jetzt nicht aufs hunderstel oder gar tausendstel an.
Habe erst letztens auf irgendeiner Kickstarter / Crowdfunding Seite was interessantes gesehen. Lt. Hersteller so 0,3mm Genauigkeit. Preis war unter 1k. Finde es gerade nicht mehr. Kürzlich wurde mir noch jeden Tag auf FB Werbung davon vorgehalten


---------------------------------------------------------

Habe inzwischen auch die Schaltarme vom Erodieren abgeholt. Wurde verdammt geil das Zeug.

Jetzt kommt die schwierigste Aufgabe. Muss mir noch irgendeinen Label bzw. Name/Logo überlegen, wenn ich dann die überschüssigen Teile davon verticke Sobald der Prozess abgeschlossen ist, kommen hier noch die Bilder davon. Habe schon ein Shooting gemacht haha

Hier deshalb erstmal nur ein kurzer Teaser

Und dahinter kann man noch eine XR06 Werksanlage sehen, die ich kürzlich bekommen habe.
Richtig dicke Interferenzrohre hat die

-------------------------------------------------------

Heute sind auch noch Teile für's nächste Projekt gekommen. Jetzt bin ich mal gespannt, wer darauf kommt was ich geplant habe ??
Eigentlich ist's ganz einfach zu erraten

[Sonic675R]

Externe Startmaschine?
