Rennstreckenumbau einer R1 2015 (RN32)

[Hesi #22]

Also vielen Dank für die Blumen
Das motiviert ungemein sich vielleicht doch noch die ein oder andere Kleiningkeit einfallen zu lassen.
Mal sehen was noch so kommt

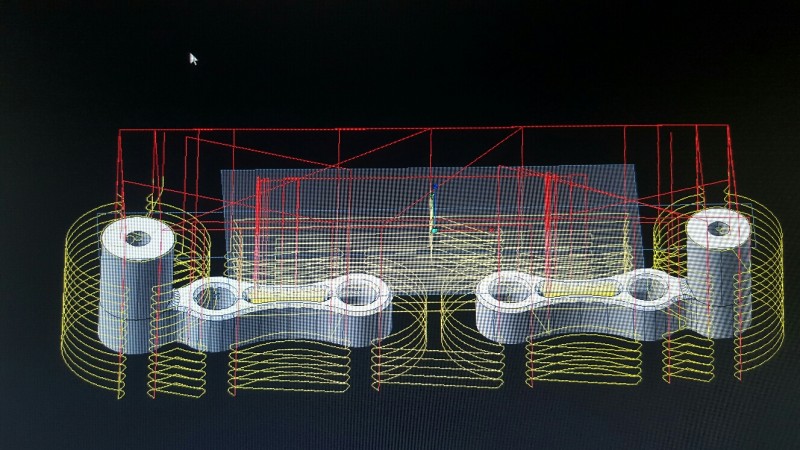

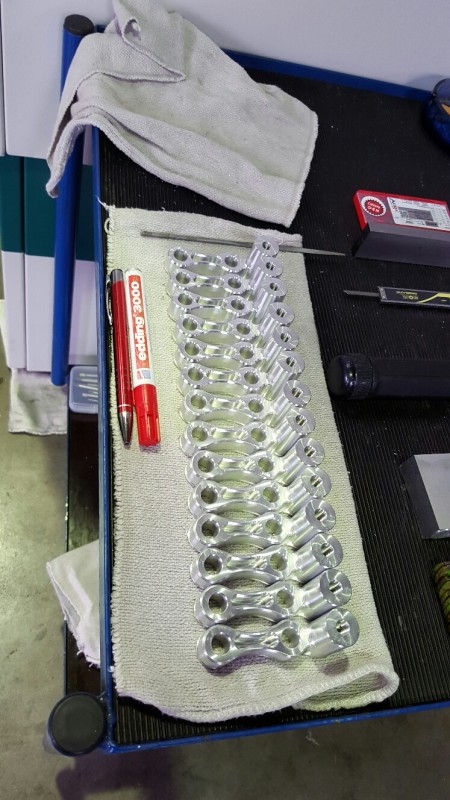

Die Produktion läuft seit eben auf Hochtouren:

[J@K]

Will mal ein zerspannendes Video sehen

[Speedaddicts]

Wie löst Du eigentlich den Abgefrästen Teil vom restlichen Alublock ab? Muss das manuel abgesägt werden, oder wie geht sowas?

[scm]

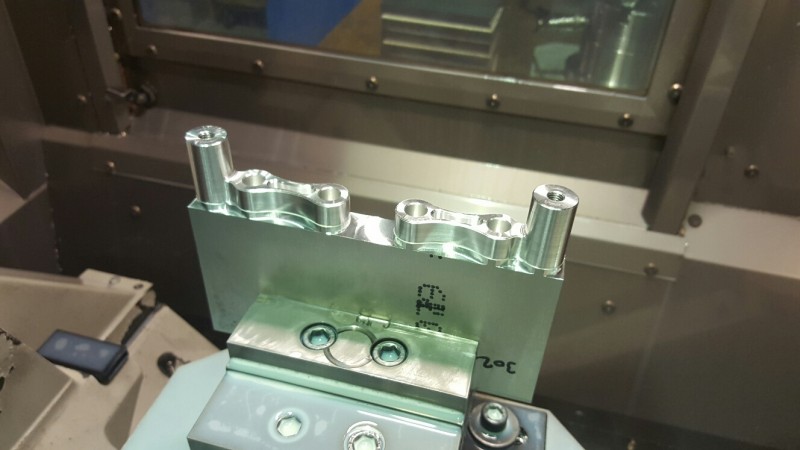

Kann man in dieser Aufspannung mit einem großen Sägeblatt abtrennen.

[Speedaddicts]

Per Hand? Odere kann das die Maschiene? Könnte mir vorstellen das per Hand die Genauigkeit der Teile nicht mehr so genauu ist wie der Rest.

[TraxX]

Per Hand? Odere kann das die Maschiene? Könnte mir vorstellen das per Hand die Genauigkeit der Teile nicht mehr so genauu ist wie der Rest.

der gute herr hat zugang zu topmodernen CNC maschinen

[Indio]

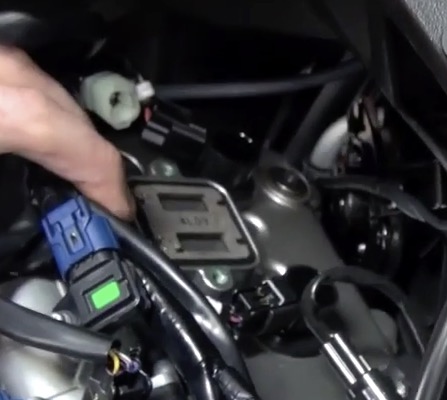

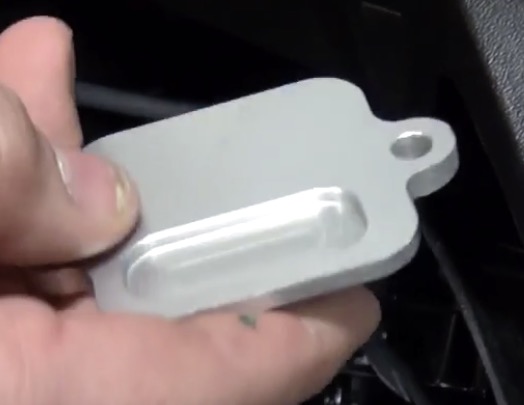

@Indio: meine SLS Abdeckungen haben auch keinen Hohlraum. Verstehe auch nicht wirklich für was der sein sollte...

heisst du hattest diese nase nicht?
edit: bei der R6 braucht man diese ausführung auch nicht!

Screen Shot 2015-12-04 at 22.51.09.jpg (39.61 KiB) 2298 mal betrachtet

um solche abdeckungen verwenden zu müssen?


der RN32 motor ist der erste der diese variante braucht

[Windy]

Per Hand? Odere kann das die Maschiene? Könnte mir vorstellen das per Hand die Genauigkeit der Teile nicht mehr so genauu ist wie der Rest.

zum abtrennen kann man z.b. sowas nehmen..
http://www.alesa.ch/fileadmin/_processe ... 2fdc14.jpg
entweder ganz durch, dann fliegt das werkstück mit schmackes durch die maschine oder man lässt 1-2/10mm rest und bricht es unbeschädigt vom sockel ab.

[Hesi #22]

Ja es gibt verschiedene Möglichkeiten das abzutrennen...

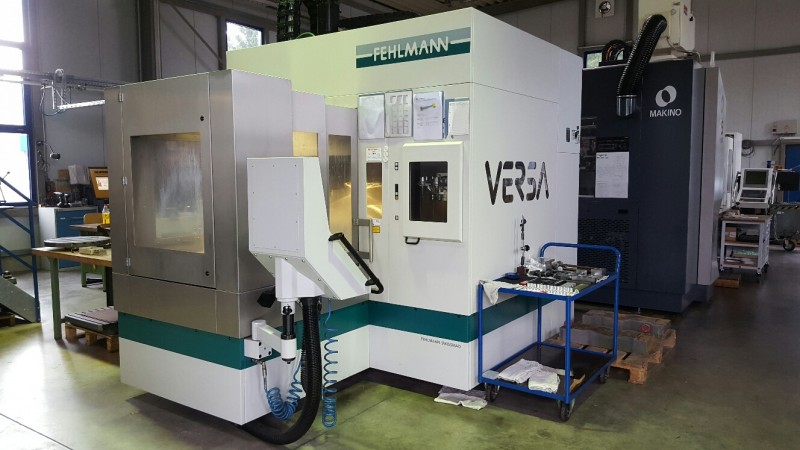

Ich erwähnte ja bereits, dass ich mit einer 5-Achsen Maschine arbeite,
da braucht man nicht unbedingt eine Säge
@Windy: Der Hersteller könnte dir als Schweizer bekannt sein oder?

[scm]

Per Hand? Odere kann das die Maschiene? Könnte mir vorstellen das per Hand die Genauigkeit der Teile nicht mehr so genauu ist wie der Rest.

Genau wie Windy beschrieben hat! Das ist dann schon ziemlich genau.
Oft ist dann aber noch eine zweite Aufspannung nötig um die Rückseite
fertig zu bearbeiten (Kanten anfasen, Bohrungen senken usw.)

Gruß
Sven
