Rennstreckenumbau einer R1 2015 (RN32)

[3._#34]

Wie & wo?

[Rennsemme-Fahra]

Über die Hochschule an der du Studierst, ist zumindest bei uns so, Toolbox gibts über VPN von der Hochschule ^^

[Hesi #22]

servus hesi,

Er nun wieder

schaut soweit ja ganz gut aus. ich würde aber die segmente zwischen den anschraubpunkten rausfräsen (rot) . die machen aus meiner sicht keinen sinn, ausser anpressdruck aufs hinterrad
die zentrierung erfolgt ja über die fünf kleinen ränder bei den gewinden (grün).

Das schlimmste für mich ist ja, ich kann nicht mal wiedersprechen
Aber mal unter uns: Wir reden hier von 7,5g bei den 5 Stegen
Ich habs Design einfach vom Original übernommen, also ruf mal bei PVM
an was die sich da wieder gedacht haben. Es kommt auf jeden Fall durch diesen
Ring weniger großer Schmutz (Kies) dazwischen.

.....warum fünf abschraubpunkte und nicht drei ?

Ich werde die vorhandenen Triggerscheiben verwenden und nur minimal ändern.
Durchmesser 106 wird 100! Zusätlich 2 neue Bohrungen auf 120° in die Scheibe bohren
würde mir jetzt nicht gefallen. Wobei ich da die 7,5g ja wieder rausholen könnte

[Hesi #22]

Damit wäre die Konstruktion fürs hintere Quickrelease vollendet.

Die Änderungen an der Felge mal zusammen gefasst:
-Bremsscheibe kommt 8mm weiter "raus"
-Triggerscheibe wandert 2,5mm in die selbe Richtung
(das ganze wird realisiert durch die angeschraubte Nabe, die ich komplett neu fertige)
-Distanzhülse bremsseitig 7,5mm verlängert
(dieser Wert entsteht durch den fehlenden Bremsanker -17,5mm und die Stärke
des innerhalb der Schwinge liegenden Teils meines Kettenspanners +10mm)
-Distanzhülse kettenseitig 6mm gekürzt
( innerhalb der Schwinge liegende Teil meines Kettenspanners +6mm)
-Kettenradmuttern 3mm im Kettenrad versenkt (bleiben 3mm Stärke)
-Kettenradschrauben 7mm gekürzt
(die stoßen sonst leider auf die Laufschiene der Distanzhülse)

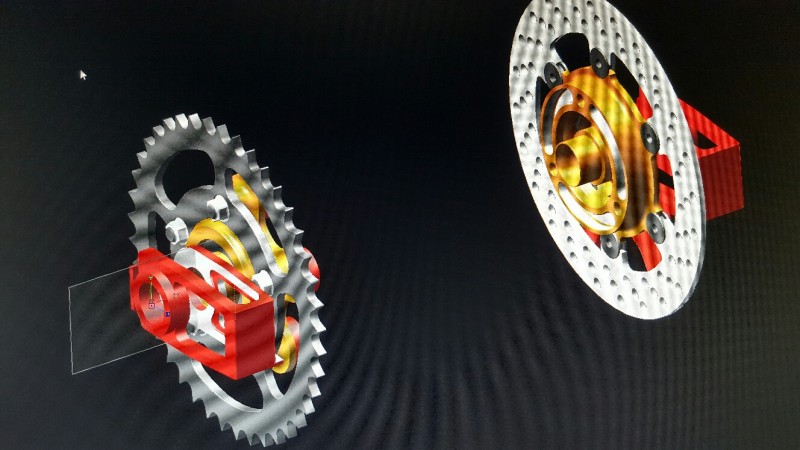

Und so sieht das ganze dann theoretisch aus:
(wenn ich mal Zeit habe pinsel ich noch die Felge dazwischen )

[Hesi #22]

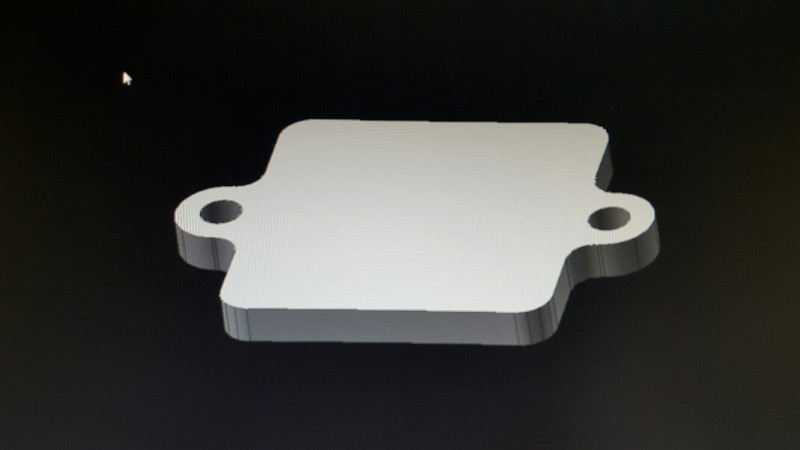

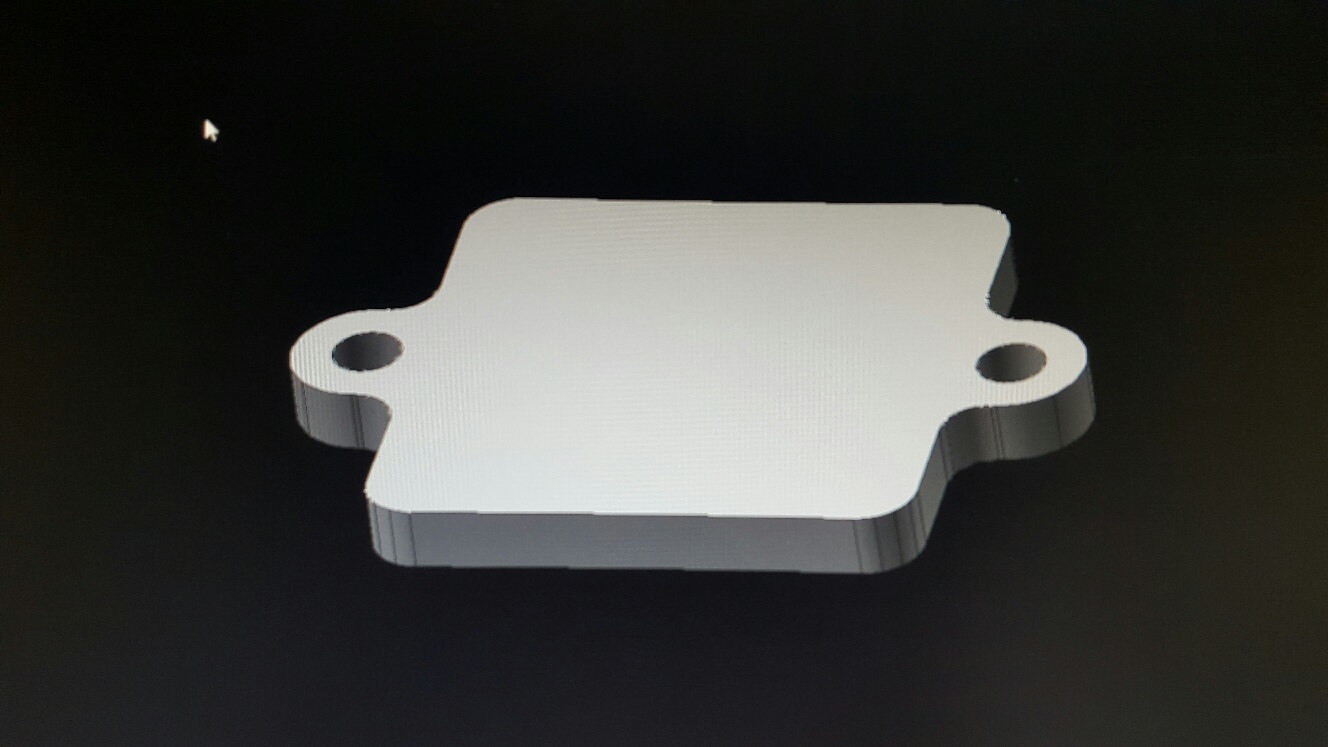

Eine Kleinigkeit habe ich heute noch gezeichnet nachdem ich das SLS ausgebaut hatte (450g)

[alex_aut]

Wow ! Wahnsinn was ihr hier aufführt !! Gefällt mir !

[Indio]

bei den SLS abdeckungen muss unten im gegensatz zu den bisher bei
yamaha verwendeten allerdings auf einer stelle etwas hohlraum sein

[Reini313]

Hallo Hesi,

kann mich den anderen nur anschließen...dein Umbau wird immer interessanter!
Vor allem deine Eigenbau Teile sind der Hammer. Da werd ich richtig neidisch da ich sowas nicht selber machen kann.

Weiterso damit wir immer was tolles zum lesen haben!

@Indio: meine SLS Abdeckungen haben auch keinen Hohlraum. Verstehe auch nicht wirklich für was der sein sollte...


Grüße, Reini #313
www.reini313.at

[Speedaddicts]

Hab gerade alle 17 seiten verschlungen und freue mich auf mehr!
Da sieht man mal was alles möglich ist. Hoffe das geht hier so weiter...

Ich würde sie garnicht mehr fahren - viel zu Schade. Würd sie mir vors Bett stellen oder ins Wohnzimmer.

Viele Grüße...

[thatisken]

wahnsinns projekt, sehr interessant. danke für die gute ausführung, so machts spass das mal zu beobachten und man bekommt direkt neue ideen
die gabelbrücke gefällt mir sehr gut!
