Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Barst »

Hallo,

hat jemand einen guten Vorschlag einen linearen Federweg-Sensor an der Gabel zu montieren?
Die beste Möglichkeit ist bisher, Bandschellen für den oberen Punkt zu nutzen, aber wo unten befestigen?

Bild dient...:
myYOUTUBE
SKelectronics.de
CAN-Bus Datenlogger, GPS-Laptimer und OBD-Tool
  • Kawa99 Offline
  • Beiträge: 229
  • Registriert: Donnerstag 27. Dezember 2012, 17:31

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Kawa99 »

Kannst auf der Homepage von Alpha Racing die bebilderte Einbauanleitung runterladen. Kommt zwischen Gabelfuss und Bremssattel- zumindest bei der BMW.

Link: https://shop.alpharacing.com/shop/addit ... ierung.pdf

Grüße
  • Benutzeravatar
  • Normen Offline
  • Beiträge: 9068
  • Registriert: Mittwoch 19. November 2003, 17:17
  • Motorrad: SC59, SC82
  • Wohnort: Melsungen
  • Kontaktdaten:

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Normen »

Meistens wird in den Gabelfuß ein kleines Loch gebohrt, eigentlich kein Problem.
Ob die Lösung von Alpha so toll ist, weiß ich jetzt nicht so richtig. Was pasiert beim Bremse wechseln?
Grüße Normen
  • Benutzeravatar
  • Barst Offline
  • Beiträge: 193
  • Registriert: Montag 5. Oktober 2015, 22:48
  • Motorrad: S1000RR
  • Lieblingsstrecke: Most
  • Wohnort: Dresden
  • Kontaktdaten:

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Barst »

Die Anleitung von alpharacing ist schonmal interessant, aber die teile sind sehr speziell :D

Ein Gewinde in den Gabelfuß bohren, finde ich nicht so toll, ich glaube vom Platz her wird es auch schwierig.
myYOUTUBE
SKelectronics.de
CAN-Bus Datenlogger, GPS-Laptimer und OBD-Tool
  • Benutzeravatar
  • Normen Offline
  • Beiträge: 9068
  • Registriert: Mittwoch 19. November 2003, 17:17
  • Motorrad: SC59, SC82
  • Wohnort: Melsungen
  • Kontaktdaten:

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Normen »

Barst hat geschrieben:Die Anleitung von alpharacing ist schonmal interessant, aber die teile sind sehr speziell :D

Ein Gewinde in den Gabelfuß bohren, finde ich nicht so toll, ich glaube vom Platz her wird es auch schwierig.
Mit dem Bohren ist überhaupt kein Problem, du hast da Platz ohne ende am Fuß. Ist auch eigentlich die gängige Variante! Die Lösung von Alpha....naja, etwas umständlich und ich weiß auch nicht was beim Bremse wechseln pasiert?

Grüße Normen
  • Benutzeravatar
  • Barst Offline
  • Beiträge: 193
  • Registriert: Montag 5. Oktober 2015, 22:48
  • Motorrad: S1000RR
  • Lieblingsstrecke: Most
  • Wohnort: Dresden
  • Kontaktdaten:

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Barst »

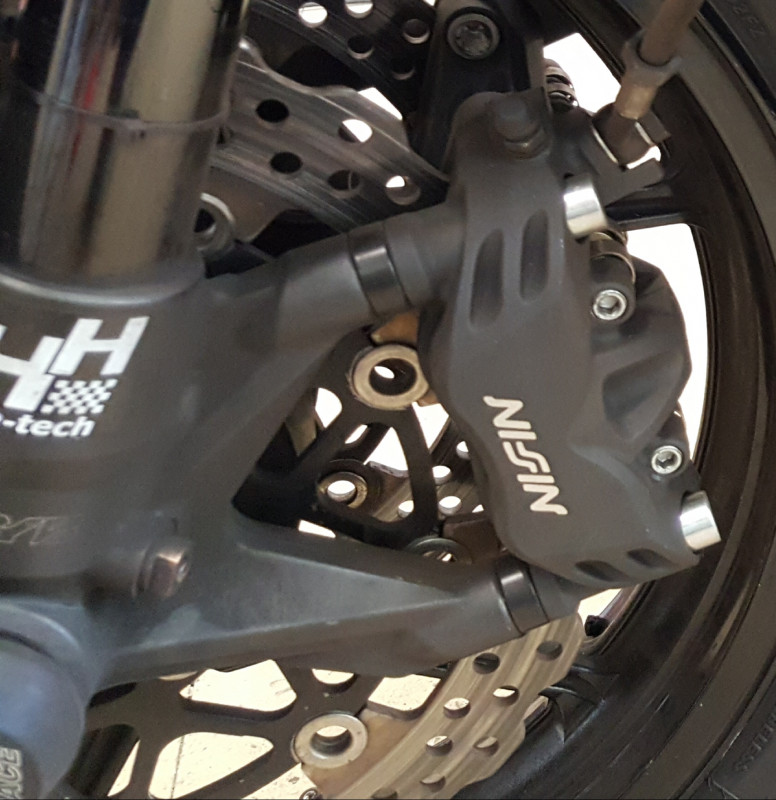

mein Gabelfuß sieht so aus:
Dateianhänge
myYOUTUBE
SKelectronics.de
CAN-Bus Datenlogger, GPS-Laptimer und OBD-Tool
  • Kawa99 Offline
  • Beiträge: 229
  • Registriert: Donnerstag 27. Dezember 2012, 17:31

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Kawa99 »

Mit dem Bohren ist überhaupt kein Problem, du hast da Platz ohne ende am Fuß. Ist auch eigentlich die gängige Variante! Die Lösung von Alpha....naja, etwas umständlich und ich weiß auch nicht was beim Bremse wechseln pasiert?

Grüße Normen[/quote]


Beim Beläge wechseln? Nichts. Die Schelle klemmt auf dem Gabelfuss, da kannst den Sattel ganz normal abziehen. Funktioniert problemlos.

Grüße

P.S.: Sorry Normen, blöde zitiert :oops:
  • Benutzeravatar
  • Normen Offline
  • Beiträge: 9068
  • Registriert: Mittwoch 19. November 2003, 17:17
  • Motorrad: SC59, SC82
  • Wohnort: Melsungen
  • Kontaktdaten:

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Normen »

Kawa99 hat geschrieben:Mit dem Bohren ist überhaupt kein Problem, du hast da Platz ohne ende am Fuß. Ist auch eigentlich die gängige Variante! Die Lösung von Alpha....naja, etwas umständlich und ich weiß auch nicht was beim Bremse wechseln pasiert?

Grüße Normen

Beim Beläge wechseln? Nichts. Die Schelle klemmt auf dem Gabelfuss, da kannst den Sattel ganz normal abziehen. Funktioniert problemlos.

Grüße

P.S.: Sorry Normen, blöde zitiert :oops:[/quote]

Dann ist ok - habe ich so nicht gesehen.
  • Benutzeravatar
  • Normen Offline
  • Beiträge: 9068
  • Registriert: Mittwoch 19. November 2003, 17:17
  • Motorrad: SC59, SC82
  • Wohnort: Melsungen
  • Kontaktdaten:

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von Normen »

Barst hat geschrieben:mein Gabelfuß sieht so aus:
Sollte am unteren Ausleger funktionieren, oder?
  • Benutzeravatar
  • GrayFox Offline
  • Beiträge: 112
  • Registriert: Montag 16. Juli 2007, 15:25

Re: Federweg-Sensor Montage Gabel

Kontaktdaten:

Beitrag von GrayFox »

Du kannst den Sensor auch vor die Gabel montieren und dann ein Blech mit dem Befestigungsnippel an dem Befestigungspunkt der Vorderradabdeckung anbringen. Oder ein Blech unten an die Gabelfussklemmung schrauben wo du dann dran kannst. Wichtig ist nur, dass der Linearpoti möglichst parallel zur Gabel verläuft und bei eingefederter als auch ausgefederter Gabel noch etwas Hubreserve hat, sonst gehen die Dinger gerne mal kaputt (i.d.R. springen sie zuerst aus dem Nippel). Hatte mal eine gute Bezugsquelle für die Befestigungsnippel... muss ich nochmal in meinen Bookmarks suchen...
